专利号: 2024211930639
申请人: 栗龙强
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

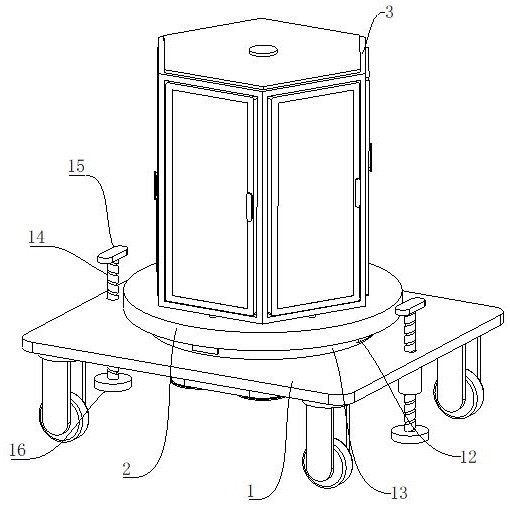

1.一种多面广告宣传装置,包括底板(1),其特征在于:所述底板(1)的顶部转动连接有圆盘(2),所述圆盘(2)的顶部固定安装有框架(3),所述框架(3)的内壁两侧转动连接有展示框(4);

所述展示框(4)的底部固定安装有转动杆一(5),所述转动杆一(5)的底端贯穿所述框架(3)固定连接有齿轮一(6),所述框架(3)的底部内壁设置有动力组件(7),所述动力组件(7)与所述齿轮一(6)之间啮合连接。

2.根据权利要求1所述的一种多面广告宣传装置,其特征在于:所述动力组件(7)包括电机一(71)与齿轮二(72),所述电机一(71)位于所述框架(3)的底部内壁,所述电机一(71)的输出端贯穿所述框架(3)与所述齿轮二(72)之间固定连接,所述齿轮二(72)与所述齿轮一(6)之间啮合连接。

3.根据权利要求1所述的一种多面广告宣传装置,其特征在于:所述底板(1)的底部固定安装有电机二(8),所述电机二(8)的输出端固定连接有皮带轮一(9)。

4.根据权利要求3所述的一种多面广告宣传装置,其特征在于:所述圆盘(2)的底部固定安装有转动杆二(10),所述转动杆二(10)的底端贯穿所述底板(1)固定连接有皮带轮二(11),所述皮带轮一(9)与所述皮带轮二(11)之间通过传动皮带张紧连接。

5.根据权利要求1所述的一种多面广告宣传装置,其特征在于:所述圆盘(2)的底部固定安装有滑块(12)。

6.根据权利要求5所述的一种多面广告宣传装置,其特征在于:所述底板(1)的顶部固定安装有环形滑轨(13),所述滑块(12)与所述环形滑轨(13)之间滑动连接。

7.根据权利要求1所述的一种多面广告宣传装置,其特征在于:所述底板(1)的顶部通过螺纹贯穿安装有螺纹杆(14),所述螺纹杆(14)的顶端固定连接有条形板(15),所述螺纹杆(14)的底端固定连接有防滑板(16)。
