专利号: 2024211906358
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

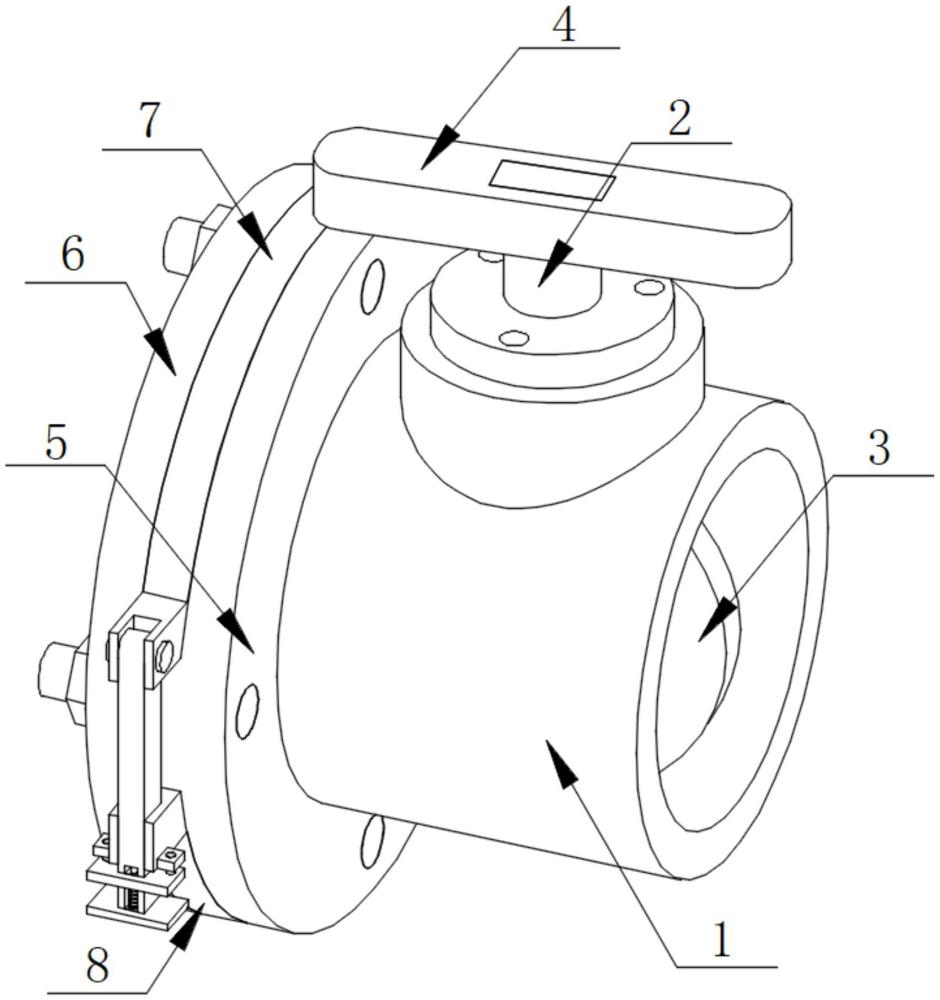

1.一种便于安装的防漏水阀门,包括阀体(1),其特征在于:所述阀体(1)内转动连接有转杆(2),所述转杆(2)上连接有把手(4),所述转杆(2)外连接有阀碟(3),所述阀体(1)的一端连接有法兰一(5),所述法兰一(5)的一侧连接有法兰二(6),所述法兰一(5)外卡接有防水圈一(7)和防水圈二(8),所述防水圈一(7)下连接有两个辅助板(13),所述防水圈二(8)上连接有两个搭板(14),所述辅助板(13)内转动连接有导杆(15),所述导杆(15)外连接有卡板(16),所述搭板(14)外连接有两个安装块(18),所述卡板(16)外滑动连接有移动板(17),所述移动板(17)上设有两个安装杆(19),所述卡板(16)内连接有固定杆(20),所述固定杆(20)外套接有弹簧(21)。

2.根据权利要求1所述的一种便于安装的防漏水阀门,其特征在于:所述法兰一(5)内设有螺栓一(9)和螺栓二(11),所述法兰一(5)通过螺栓一(9)与法兰二(6)相连接。

3.根据权利要求2所述的一种便于安装的防漏水阀门,其特征在于:所述螺栓一(9)外螺纹连接有螺母一(10),所述法兰一(5)通过螺栓二(11)与防水圈一(7)相连接。

4.根据权利要求3所述的一种便于安装的防漏水阀门,其特征在于:所述螺栓二(11)卡接在法兰二(6)内,所述螺栓二(11)外螺纹连接有螺母二(12)。

5.根据权利要求1所述的一种便于安装的防漏水阀门,其特征在于:所述安装杆(19)卡接在安装块(18)内,所述移动板(17)滑动连接在固定杆(20)外。

6.根据权利要求5所述的一种便于安装的防漏水阀门,其特征在于:所述移动板(17)通过弹簧(21)连接在卡板(16)内,所述卡板(16)卡接在搭板(14)内。
