专利号: 2024211868430
申请人: 砚山聚森实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

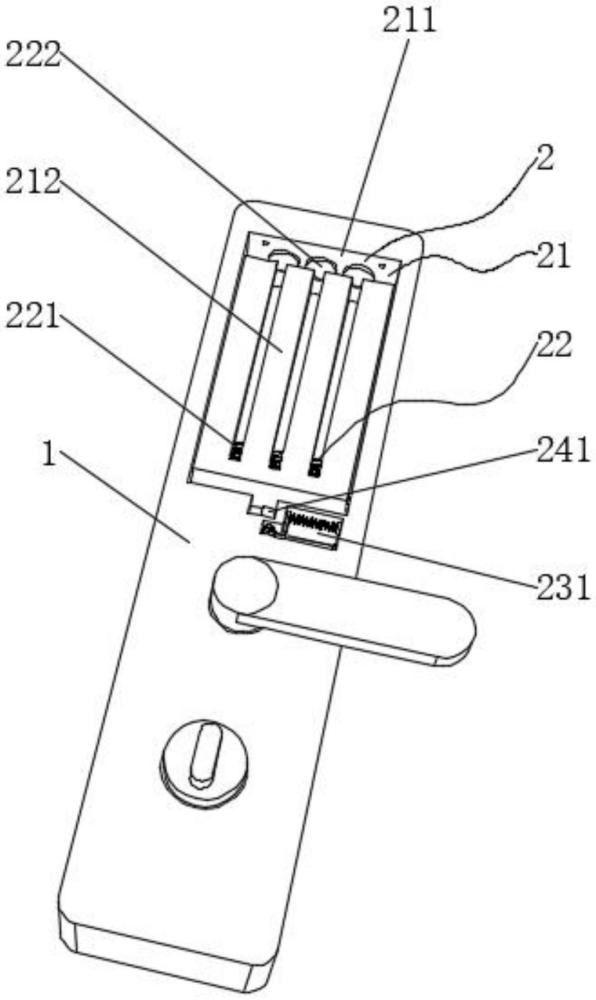

1.一种便于更换的智能门锁,包括智能门锁本体(1)和拆装机构(2),其特征在于:所述智能门锁本体(1)的内部设置有拆装机构(2);

所述拆装机构(2)包括取放组件(21)、通电组件(22)、伸缩组件(23)和固定组件(24),所述智能门锁本体(1)的内腔设置有取放组件(21),所述取放组件(21)的内部设置有通电组件(22),所述取放组件(21)的下方设置有伸缩组件(23),所述伸缩组件(23)的一侧设置有固定组件(24)。

2.根据权利要求1所述的一种便于更换的智能门锁,其特征在于,所述取放组件(21)包括电池安装仓(211)、电池仓体(212)和电池仓盖(213),所述智能门锁本体(1)的内部开设有电池安装仓(211),所述电池安装仓(211)的内腔左右两侧壁之间转动安装有电池仓体(212),所述电池安装仓(211)的内腔前后两侧壁之间嵌合安装有电池仓盖(213)。

3.根据权利要求2所述的一种便于更换的智能门锁,其特征在于,所述通电组件(22)包括负极弹簧(221)和正极电板(222),所述电池仓体(212)的内底壁固定安装有负极弹簧(221),所述电池安装仓(211)的内顶壁固定安装有正极电板(222)。

4.根据权利要求2所述的一种便于更换的智能门锁,其特征在于,所述伸缩组件(23)包括组件安装仓(231)、伸缩弹簧(232)和滑板(233),所述智能门锁本体(1)的内部开设有组件安装仓(231),所述组件安装仓(231)位于电池安装仓(211)的下方,所述组件安装仓(231)的内腔右侧壁固定安装有伸缩弹簧(232),所述伸缩弹簧(232)的左侧固定安装有滑板(233)。

5.根据权利要求4所述的一种便于更换的智能门锁,其特征在于,所述固定组件(24)包括插杆(241)和插槽块(242),所述滑板(233)的左侧固定安装有插杆(241),所述电池仓盖(213)的底部固定安装有插槽块(242)。

6.根据权利要求4所述的一种便于更换的智能门锁,其特征在于,所述组件安装仓(231)的内部设置有开关组件(3),所述开关组件(3)包括安装板(31)、移动螺杆(32)、竖直锥齿轮(33)、旋转杆(34)和横置锥齿轮(35)。

7.根据权利要求6所述的一种便于更换的智能门锁,其特征在于,所述组件安装仓(231)的内壁固定安装有安装板(31),所述安装板(31)的内部转动安装有移动螺杆(32),所述移动螺杆(32)的外表面与滑板(233)的内部螺纹连接。

8.根据权利要求7所述的一种便于更换的智能门锁,其特征在于,所述移动螺杆(32)的外表面固定安装有竖直锥齿轮(33),所述组件安装仓(231)的顶部转动安装有一端贯穿并延伸至其内部的旋转杆(34),所述旋转杆(34)的外表面固定安装有横置锥齿轮(35),所述横置锥齿轮(35)的外表面与竖直锥齿轮(33)的外表面相啮合。
