专利号: 2024211857046
申请人: 邢台滤豪过滤材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

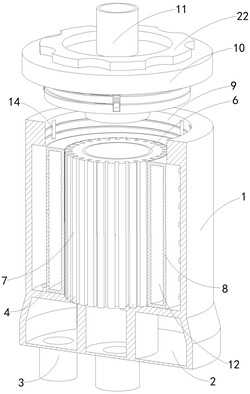

1.一种高效过滤的燃油滤芯,其特征在于,包括:壳体(1);

第一空腔(2),所述第一空腔(2)设置为环形,所述第一空腔(2)开设在所述壳体(1)的内底壁内;

进油管(3),所述进油管(3)固定设置在所述壳体(1)上,所述进油管(3)与所述第一空腔(2)连通;

进油口(4),所述进油口(4)设置为多个,多个所述进油口(4)开设在所述第一空腔(2)与所述壳体(1)内壁之间;

回油管(5),所述回油管(5)固定设置在所述壳体(1)上,所述回油管(5)与所述壳体(1)内壁连通,所述回油管(5)内固定设置有限压阀;

疏水网(6),所述疏水网(6)固定设置在所述壳体(1)的内底壁上;

滤纸筒(7),所述滤纸筒(7)设置在所述壳体(1)内;

处理环(8),所述处理环(8)设置在所述壳体(1)内,所述处理环(8)位于所述滤纸筒(7)周侧;

粗滤机构,所述粗滤机构设置在所述处理环(8)内,用于对机油进行初步的过滤;

安装螺纹口(9),所述安装螺纹口(9)开设在所述壳体(1)的内顶壁上;

安装座(10),所述安装座(10)通过螺纹配合设置在所述安装螺纹口(9)内;

出油管(11),所述出油管(11)贯穿设置在所述安装座(10)上;

定位机构,所述定位机构设置在所述安装座(10)内,用于对所述安装座(10)进行转动角度的定位。

2.根据权利要求1所述的一种高效过滤的燃油滤芯,其特征在于,所述粗滤机构包括:第二空腔(12),所述第二空腔(12)开设在所述处理环(8)内;

过油口(13),所述过油口(13)设置有多个,多个所述过油口(13)贯穿设置在所述处理环(8)上;

过滤网,所述过油口(13)内安装有所述过滤网;

活性炭颗粒,所述活性炭颗粒填充设置在所述第二空腔(12)内。

3.根据权利要求2所述的一种高效过滤的燃油滤芯,其特征在于,所述定位机构包括:定位槽(14),所述定位槽(14)设置为多个,多个所述定位槽(14)开设在所述安装螺纹口(9)侧壁上;

第三空腔(23),所述第三空腔(23)开设在所述安装座(10)内;

定位口(24),所述定位口(24)开设在所述第三空腔(23)侧壁上;

其中,所述定位口(24)与所述定位槽(14)一一对应;

转轴,所述转轴转动设置在所述第三空腔(23)内;

定位块(15),所述定位块(15)与所述定位槽(14)相对应的固定设置在所述转轴上;

转动机构,所述转动机构设置在所述第三空腔(23)内,用于控制所述转轴进行转动。

4.根据权利要求3所述的一种高效过滤的燃油滤芯,其特征在于,所述转动机构包括:蜗轮(16),所述蜗轮(16)与所述定位块(15)相对应的固定设置在所述转轴上;

蜗杆(17),所述蜗杆(17)转动设置在所述第三空腔(23)内,所述蜗杆(17)与所述蜗轮(16)相啮合;

动力输入机构,所述动力输入机构设置在所述安装座(10)内,用于控制所述蜗杆(17)进行同步转动。

5.根据权利要求4所述的一种高效过滤的燃油滤芯,其特征在于,所述动力输入机构包括:第四空腔,所述第四空腔设置为环形,所述第四空腔开设在所述第三空腔(23)一侧;

第一齿轮(18),所述第一齿轮(18)转动设置在所述第四空腔内,所述蜗杆(17)与所述第一齿轮(18)固定连接;

驱动环(19),所述驱动环(19)转动设置在所述第四空腔内,所述驱动环(19)内壁设置有第一环形齿条(20);

其中,所述第一环形齿条(20)与所述第一齿轮(18)相啮合;

驱动机构,所述驱动机构设置在所述安装座(10)上,用于控制所述驱动环(19)进行转动。

6.根据权利要求5所述的一种高效过滤的燃油滤芯,其特征在于,所述驱动机构包括:驱动口,所述驱动口开设在所述第四空腔的内顶壁上;

支撑环(21),所述支撑环(21)与所述驱动口相对应的固定设置在所述驱动环(19)上;

其中,所述支撑环(21)贯穿所述驱动口伸出所述安装座(10);

手轮(22),所述手轮(22)固定设置在所述支撑环(21)外壁上。
