专利号: 2024211744866
申请人: 沭阳钰可纺织科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

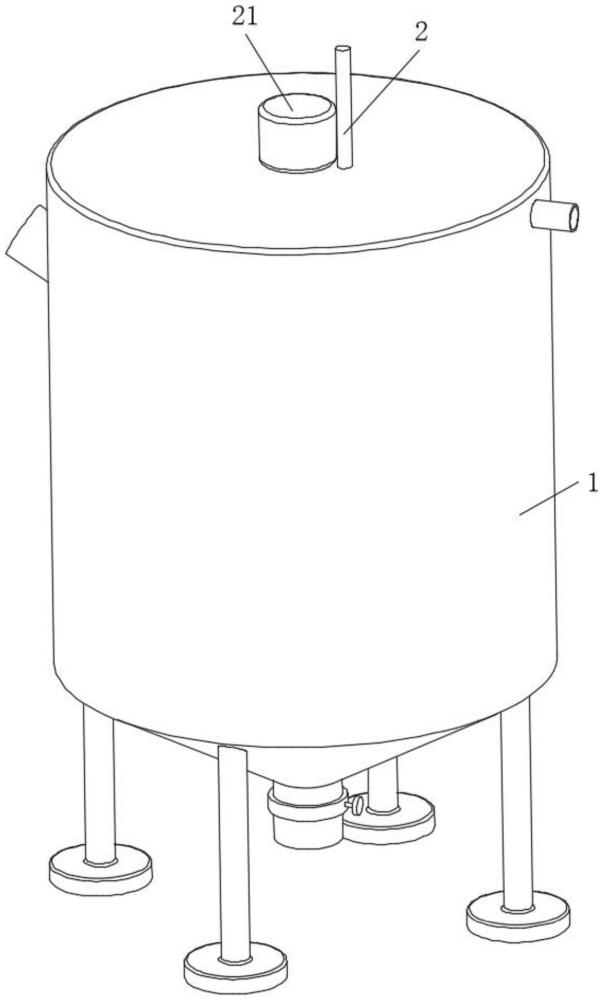

1.一种纺织纤维材料加工用原料混合装置,包括罐体(1),其特征在于:所述罐体(1)内部设置有混合装置(2),所述混合装置(2)包括搅拌部(21);

所述搅拌部(21)包括电机(211)、液压杆(212)、螺旋叶片(214)和套筒(217),所述电机(211)底面与罐体(1)顶面固定连接,所述电机(211)输出轴底端外表面通过轴承转动贯穿罐体(1)顶面并延伸至罐体(1)内部,所述液压杆(212)顶端外表面固定贯穿罐体(1)内壁并延伸至罐体(1)上方,所述螺旋叶片(214)固定套设在套筒(217)外表面;

所述罐体(1)内部设置有清理部(22);

所述清理部(22)包括安装杆(223)和T型滑块(225),所述套筒(217)外表面开设有T型滑槽,所述T型滑块(225)外表面延伸至T型滑槽内部并与T型滑槽内壁滑动连接,所述T型滑块(225)外表面与安装杆(223)外表面固定连接。

2.根据权利要求1所述的一种纺织纤维材料加工用原料混合装置,其特征在于:所述搅拌部(21)还包括方形杆(213)、限位板(215)、滚珠(216)和调节板(218),所述方形杆(213)顶端与电机(211)输出轴底面固定连接,所述方形杆(213)底端外表面滑动贯穿套筒(217)内壁并延伸至套筒(217)下方。

3.根据权利要求2所述的一种纺织纤维材料加工用原料混合装置,其特征在于:所述调节板(218)固定套设在套筒(217)外表面,两个所述限位板(215)固定套设在液压杆(212)输出杆外表面。

4.根据权利要求2所述的一种纺织纤维材料加工用原料混合装置,其特征在于:两个所述限位板(215)相靠近侧的端面均开设有凹槽,所述滚珠(216)外表面延伸至凹槽内部并与凹槽内壁滚动连接。

5.根据权利要求1所述的一种纺织纤维材料加工用原料混合装置,其特征在于:所述清理部(22)还包括搅拌板(221)、刮板(222)、弹性杆(224)、滑块(226)和滑杆(227),所述刮板(222)顶面与安装杆(223)底面固定连接。

6.根据权利要求5所述的一种纺织纤维材料加工用原料混合装置,其特征在于:所述安装杆(223)外表面开设有通槽,所述滑杆(227)外表面与安装杆内壁固定连接,所述滑块(226)底端外表面延伸至安装杆(223)内部并滑动套设在滑杆(227)外表面。

7.根据权利要求5所述的一种纺织纤维材料加工用原料混合装置,其特征在于:所述弹性杆(224)底面与安装杆(223)顶面固定连接,所述弹性杆(224)顶面与套筒(217)外表面固定连接。
