专利号: 2024211707212
申请人: 四川天丰汇智能装备科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

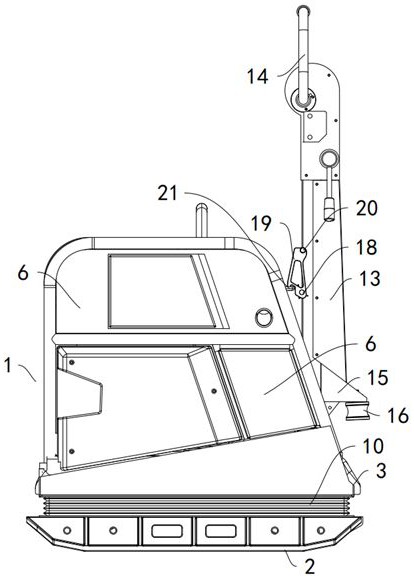

1.一种打夯设备,其特征在于,包括:

上箱体(1)和打夯机构,所述打夯机构包括夯板(2)和顶座(3),所述夯板(2)与顶座(3)之间设置有减振组件;所述上箱体(1)固定于顶座(3)上,所述上箱体(1)内设置有内燃机(4),所述夯板(2)上旋转设置有振动电机(5),所述振动电机(5)通过内燃机(4)进行驱动;

所述上箱体(1)的一侧为开口,其开口处且位于顶座(3)上设置有手动组件,所述手动组件的那侧端能进行转动。

2.根据权利要求1所述的一种打夯设备,其特征在于:

所述上箱体(1)包括一个由若干钢管固定而成的框架,其框架前后分别设置有两个侧面板(6),所述框架的上侧与其中一侧面固定有一个整体面板(7),所述整体面板(7)的上侧和侧面开设有若干通气孔。

3.根据权利要求1所述的一种打夯设备,其特征在于:

所述减振组件包括四个固定于夯板(2)内的固定座(8),所述固定座(8)的上侧面为第一斜面,其斜面朝向外侧的斜上方,所述第一斜面上固定有缓冲柱(9),所述顶座(3)的两侧向下弯折形呈第二斜面,所述缓冲柱(9)的上侧固定于第二斜面的内侧。

4.根据权利要求1所述的一种打夯设备,其特征在于:

所述夯板(2)与顶座(3)的四周边缘固定有连接板(10),所述连接板(10)上具有若干来回弯折的结构。

5.根据权利要求1所述的一种打夯设备,其特征在于:

所述顶座(3)上开设有矩形孔,所述矩形孔内固定有连接腔,所述内燃机(4)的输出端通过连接腔延伸至打夯机构内用于驱动振动电机(5)。

6.根据权利要求1所述的一种打夯设备,其特征在于:

所述手动组件包括两个固定于顶座(3)上且相对设置的轴承座(11),所述轴承座(11)通过轴承转动安装有转轴(12),所述转轴(12)上固定有转臂(13),所述转臂(13)上端固定有把手(14)。

7.根据权利要求6所述的一种打夯设备,其特征在于:

所述转臂(13)下端后侧固定有安装座(15),所述安装座(15)的下侧固定有抵接块(16),所述顶座(3)的外侧端面开设有凹槽,所述凹槽内固定有挡块(17),所述挡块(17)与抵接块(16)活动接触。

8.根据权利要求6所述的一种打夯设备,其特征在于:

所述转臂(13)的侧面转动安装有转杆(18),所述转杆(18)的外侧端固定有固定块(19),所述固定块(19)上固定有圆杆(20),所述固定块(19)的下侧开设有卡槽,所述上箱体(1)的外侧具有向外凸起的弯轴(21),所述卡槽与弯轴(21)相适配。

9.根据权利要求8所述的一种打夯设备,其特征在于:

所述转杆(18)上还安装有扭力弹簧(22),所述扭力弹簧(22)的一端卡设于转臂(13)上,另一端卡设于固定块(19)上。
