专利号: 2024211686199
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

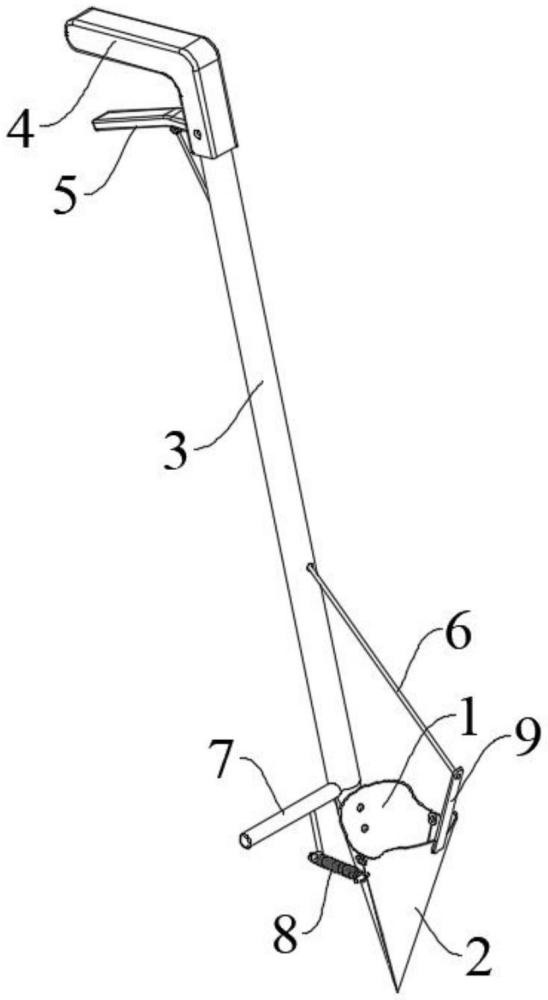

1.一种草莓苗栽种工具,包括第一开穴铲(1)和第二开穴铲(2),所述第一开穴铲(1)和第二开穴铲(2)的上端部铰接,当所述第一开穴铲(1)和第二开穴铲(2)的下端部抵接时,二者可组成一圆锥形空心机构;其特征在于:还包括支撑杆(3)、握把(5)和拉绳(6),所述支撑杆(3)的一端与第一开穴铲(1)固定连接,所述支撑杆(3)的另一端固定有把手(4),所述握把(5)的一端与把手(4)靠近支撑杆(3)的一端铰接,所述拉绳(6)的一端与握把(5)固定连接,所述拉绳(6)的另一端与第二开穴铲(2)的上端部固定连接;向靠近把手(4)的方向扭转握把(5),所述第一开穴铲(1)和第二开穴铲(2)向相互远离的方向张开。

2.根据权利要求1所述的一种草莓苗栽种工具,其特征在于,所述支撑杆(3)采用空心管状结构,所述拉绳(6)穿过支撑杆(3)以连接握把(5)和第二开穴铲(2)。

3.根据权利要求2所述的一种草莓苗栽种工具,其特征在于,所述第二开穴铲(2)的上端部固定有延伸杆(9),所述拉绳(6)远离握把(5)的一端与延伸杆(9)的上端部固定连接。

4.根据权利要求1所述的一种草莓苗栽种工具,其特征在于,所述支撑杆(3)远离把手(4)的一端与第一开穴铲(1)上端部的外周侧固定连接。

5.根据权利要求4所述的一种草莓苗栽种工具,其特征在于,所述支撑杆(3)靠近第一开穴铲(1)的一端固定连接有脚踏(7)。

6.根据权利要求5所述的一种草莓苗栽种工具,其特征在于,还包括用于带动第二开穴铲(2)向靠近第一开穴铲(1)的方向转动的弹性件(8),所述弹性件(8)的一端与第二开穴铲(2)的周侧固定连接,所述弹性件(8)的另一端与脚踏(7)固定连接。

7.根据权利要求6所述的一种草莓苗栽种工具,其特征在于,所述弹性件(8)采用拉簧。

8.根据权利要求1‑7任意一项所述的一种草莓苗栽种工具,其特征在于,所述把手(4)远离支撑杆(3)的一端铰接有扣环(10),所述扣环(10)可与握把(5)扣合,以保持握把(5)处于贴紧把手(4)的状态。
