专利号: 202421161308X
申请人: 钟运林
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

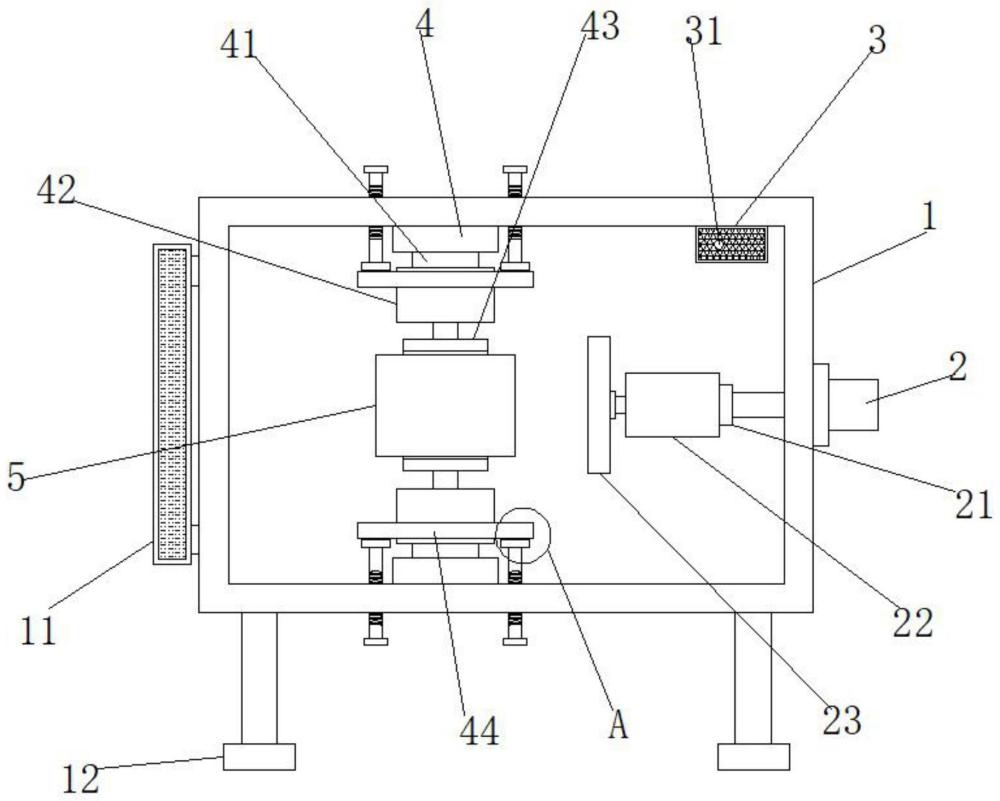

1.一种石材加工用表面处理装置,其特征在于:包括框架(1),所述框架(1)侧壁固定安装有电动推杆(2),所述框架(1)内顶部一侧固定安装有盒体(3),所述框架(1)内侧放置有石材块(5);

所述石材块(5)两侧均放置有夹块(43),且夹块(43)内侧固定安装有橡胶垫,所述夹块(43)与推杆电机(42)的传动轴固定连接,所述推杆电机(42)外端固定安装有支杆(41),所述支杆(41)通过轴承(4)与框架(1)转动连接;

所述推杆电机(42)外侧固定安装有凸缘(44),所述框架(1)靠近凸缘(44)的一侧通过螺孔旋接有螺杆(6),且螺杆(6)共有四组;

所述螺杆(6)内端固定安装有限位块(61),所述限位块(61)内侧固定安装有防滑垫(62);

所述电动推杆(2)的传动轴内侧固定安装有压力传感器(21),所述压力传感器(21)内侧固定安装有驱动电机(22),所述驱动电机(22)的传动轴一侧固定安装有打磨盘(23)。

2.根据权利要求1所述的一种石材加工用表面处理装置,其特征在于:所述盒体(3)内固定安装有指示灯(31)和处理器(32),所述压力传感器(21)的数据输出端与处理器(32)的数据输入端连接,所述处理器(32)的信号输出端与指示灯(31)的信号输入端连接。

3.根据权利要求1所述的一种石材加工用表面处理装置,其特征在于:所述框架(1)背向电动推杆(2)的一侧固定安装有指示牌(11),且指示牌(11)上打印有引导文字。

4.根据权利要求1所述的一种石材加工用表面处理装置,其特征在于:所述盒体(3)内开口处靠近指示灯(31)的外侧固定安装有防尘网,所述盒体(3)一侧壁开设有线孔。

5.根据权利要求1所述的一种石材加工用表面处理装置,其特征在于:所述框架(1)底部四个转角处均固定安装有支脚(12),且支脚(12)内两侧均开设有定位孔。
