专利号: 202421159741X
申请人: 山东省青州市星光彩印包装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

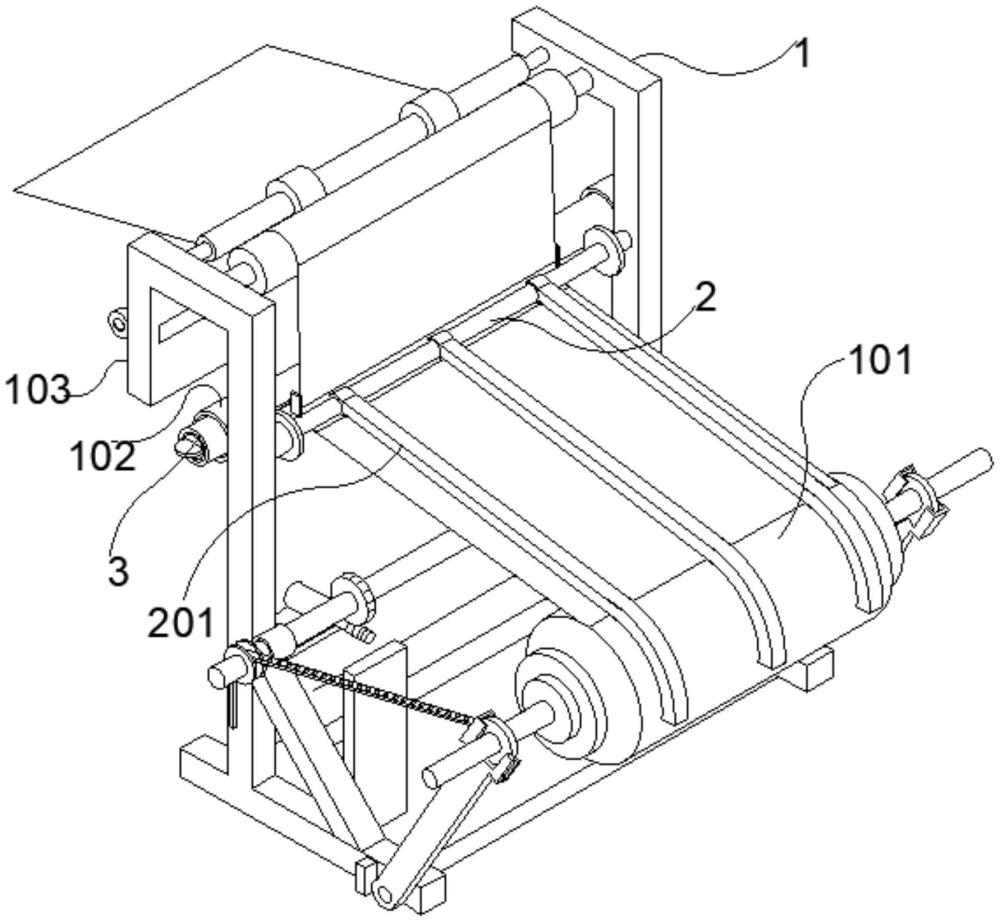

1.一种编织袋分切机,包括主体(1),其特征在于:所述主体(1)的一侧固定有一号固定筒(102),所述一号固定筒(102)的内部设置有二号固定筒(3),所述二号固定筒(3)的内部设置有滑柱(4),所述滑柱(4)一侧的两端皆设置有二号槽(401),所述二号槽(401)的一端设置有二号齿槽(406),所述二号齿槽(406)的内部设置有转轴(404),所述转轴(404)的末端转动连接有二号限位块(403)。

2.根据权利要求1所述的一种编织袋分切机,其特征在于:所述转轴(404)外侧的末端与首端皆设置有齿轮(405),所述转轴(404)一侧的齿轮(405)与二号齿槽(406)相啮合,所述二号固定筒(3)的一侧设置有一号槽(301),所述一号槽(301)内壁的一端设置有一号齿槽(302)。

3.根据权利要求2所述的一种编织袋分切机,其特征在于:所述转轴(404)另一侧的齿轮(405)与一号齿槽(302)相啮合,所述转轴(404)的一端设置有一号限位块(402),所述一号限位块(402)固定于二号槽(401)的另一端。

4.根据权利要求3所述的一种编织袋分切机,其特征在于:所述主体(1)的中部设置有滚筒(2),所述滚筒(2)的外侧设置有多组环形槽(202),所述环形槽(202)的内部转动连接有弧形柱(201)。

5.根据权利要求4所述的一种编织袋分切机,其特征在于:所述主体(1)的一侧设置有编织袋(101),所述弧形柱(201)的底部与编织袋(101)相接触,所述主体(1)的另一侧设置有固定板(103)。

6.根据权利要求5所述的一种编织袋分切机,其特征在于:所述固定板(103)的一侧设置有切割槽(104),所述固定板(103)一侧的两端皆固定有固定块(5),所述固定块(5)的内部转动连接有圆柱(501),所述圆柱(501)的外侧设置有滑槽(502)。

7.根据权利要求6所述的一种编织袋分切机,其特征在于:所述滑槽(502)的内部滑动连接有圆环(503),所述圆环(503)的顶部固定有切割刀(504),所述固定块(5)的顶部转动连接有螺栓(505)。
