专利号: 202421157310X
申请人: 永康市真品工业设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

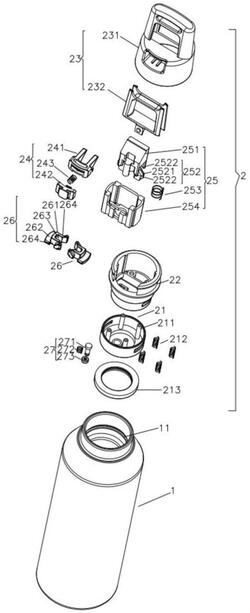

1.一种无螺纹水杯,包括杯身(1)和设于所述杯身(1)上的杯盖(2),其特征在于:所述杯身(1)的开口端内侧设置有卡槽(11),所述杯盖(2)包括底座(21)以及设置在所述底座(21)上的内盖(22),所述内盖(22)在所述底座(21)上可进行上下滑动,所述内盖(22)上设置有上盖(23),所述上盖(23)上设置有水平移动的启动件(24),所述内盖(22)内部设置有传动件(25)和锁紧件(26),所述启动件(24)促使所述传动件(25)向下运动,所述传动件(25)的向下运动会促使所述锁紧件(26)与所述卡槽(11)相配合进而实现所述杯盖(2)从所述杯身(1)的开口上取下,所述启动件(24)包括设置在所述上盖(23)上的开关(241)以及设置在所述开关(241)上的保险按钮(242),所述开关(241)与所述上盖(23)之间设置有复位件(243)。

2.如权利要求1所述的无螺纹水杯,其特征在于:所述开关(241)外端面设置有滑道,且所述滑道中间设置有凸块,与所述凸块相对应的所述保险按钮(242)的端面上设置有与所述凸块相配合的凹槽,所述凹槽中设置有能够抵紧所述凸块的凸点。

3.如权利要求1或2所述的无螺纹水杯,其特征在于:所述传动件(25)包括在所述内盖(22)上能够上下运动的传动主体(251),迎着所述开关(241)一侧的所述传动主体(251)上端面设置有第一倾斜面,而在对应所述第一倾斜面的所述开关(241)端面上设置有第二倾斜面,所述传动主体(251)上设置有促使所述传动主体(251)水平来回运动的推动体(252),所述推动体(252)与所述传动主体(251)为一体成型,所述传动主体(251)下端面设置有回位件(253)。

4.如权利要求3所述的无螺纹水杯,其特征在于:所述内盖(22)中设置有使得所述传动主体(251)上下运动的限位套(254)。

5.如权利要求3所述的无螺纹水杯,其特征在于:所述推动体(252)包括设置在所述传动主体(251)上的中间推动部(2521),所述中间推动部(2521)上设置有第三斜面,而所述中间推动部(2521)两侧位置的所述传动主体(251)上设置有侧边推动部(2522),所述侧边推动部(2522)下端面设置有第四斜面,所述锁紧件(26)包括设置在所述内盖(22)上水平来回移动的锁紧主体(261),所述锁紧主体(261)外侧设置有与所述卡槽(11)相配合的卡部(262),所述锁紧主体(261)上设置有与所述第三斜面相配合的第一装配槽(263),所述锁紧主体(261)上设置有与所述第四斜面相配合的第二装配槽(264)。

6.如权利要求3所述的无螺纹水杯,其特征在于:还包括贯穿所述内盖(22)和所述底座(21)的排气阀(27),所述传动主体(251)上对应所述排气阀(27)设置有促使部,所述排气阀(27)包括在所述内盖(22)和所述底座(21)上能够来回滑动的排气针(271),所述排气针(271)上设置有排气弹簧(272),且所述排气针(271)下端设置有排气密封垫(273)。

7.如权利要求1或2或4或5或6所述的无螺纹水杯,其特征在于:所述底座(21)内部设置有向所述内盖(22)延伸的限位柱(211),所述限位柱(211)上设置有压缩件(212)。

8.如权利要求1或2或4或5或6所述的无螺纹水杯,其特征在于:所述底座(21)上开有第一穿孔,而在所述内盖(22)上设置有第二穿孔,所述第一穿孔与所述第二穿孔相重合后形成通道。

9.如权利要求1或2或4或5或6所述的无螺纹水杯,其特征在于:所述底座(21)下端面设置有用来与所述杯身(1)的开口端进行密封的密封圈(213)。

10.如权利要求1或2或4或5或6所述的无螺纹水杯,其特征在于:所述上盖(23)包括设置在所述内盖(22)上的外盖(231),所述外盖(231)内部设置有装饰件(232),且所述复位件(243)一端位于所述装饰件(232)上,所述复位件(243)另一端位于所述开关(241)上。
