专利号: 2024211571941
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

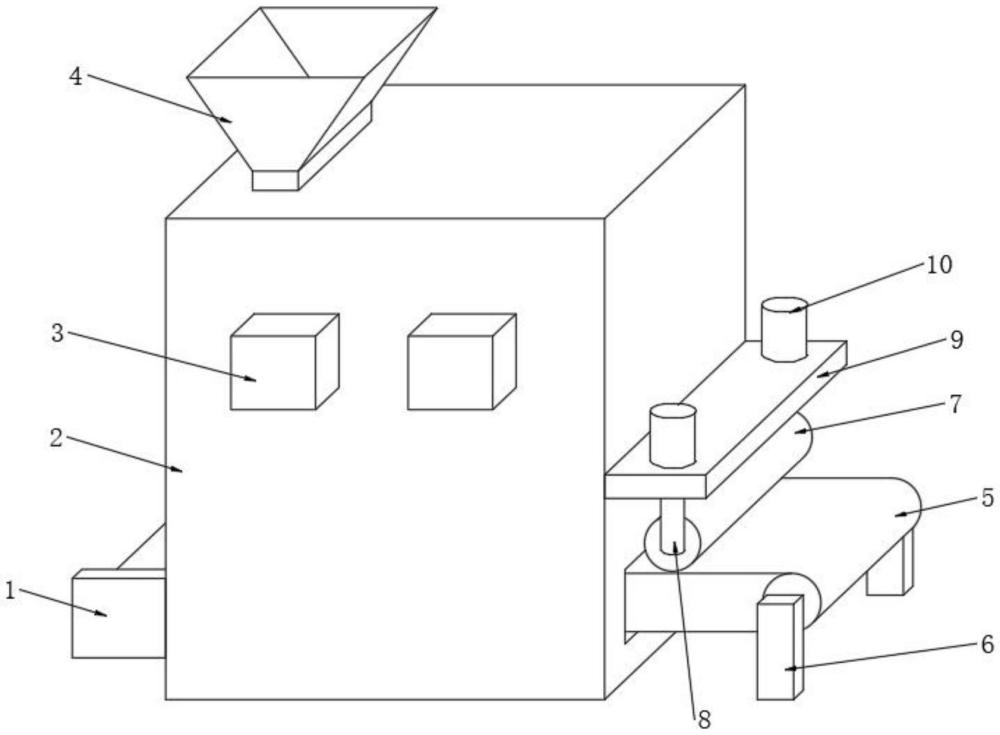

1.一种油菜脱粒机,包括脱粒箱体、二次碾压辊、活动杆、支撑底座、电动推杆、脱粒辊以及脱粒切刀,其特征在于:所述脱粒箱体左端面固定有传送带电机,所述脱粒箱体右侧设置有支撑柱,所述传送带电机输出端环面外侧设置有输送带,所述脱粒箱体上端面固定有下料漏斗;

所述脱粒箱体前端面设置有脱粒电机,所述脱粒电机输出端固定有脱粒辊,且脱粒辊与脱粒箱体活动连接,所述脱粒辊环面外侧固定有脱粒切刀,所述脱粒箱体内壁安装有下料斜板,所述脱粒箱体左右两端面均开设有通孔,所述脱粒箱体右端面固定有支撑底座,所述支撑底座上端面前后两侧均安装有电动推杆,所述电动推杆输出端设置有活动杆,所述活动杆之间设置有二次碾压辊。

2.根据权利要求1所述的一种油菜脱粒机,其特征在于:所述输送带环面外侧设置有输送辊,输送辊设置有两组,一组输送辊与所述传送带电机输出端固定连接,另一组输送辊与支撑柱之间设置有轴承座。

3.根据权利要求1所述的一种油菜脱粒机,其特征在于:所述脱粒箱体内部开设有活动孔,活动孔的内径与所述脱粒辊的外径大小相等,且两者能够相贴合转动连接。

4.根据权利要求1所述的一种油菜脱粒机,其特征在于:所述脱粒电机、脱粒辊以及脱粒切刀组成初步脱粒组件,初步脱粒组件设置有两组,两组初步脱粒组件的组成结构相同,且对称设置。

5.根据权利要求1所述的一种油菜脱粒机,其特征在于:所述支撑底座内部开设有圆孔,圆孔的内径与所述活动杆的外径大小相等,且两者能够相贴合滑动连接。

6.根据权利要求1所述的一种油菜脱粒机,其特征在于:所述活动杆之间设置有轴承座,轴承座的内径与所述二次碾压辊的外径大小相等,且两者能够相贴合固定连接。
