专利号: 2024211557499
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

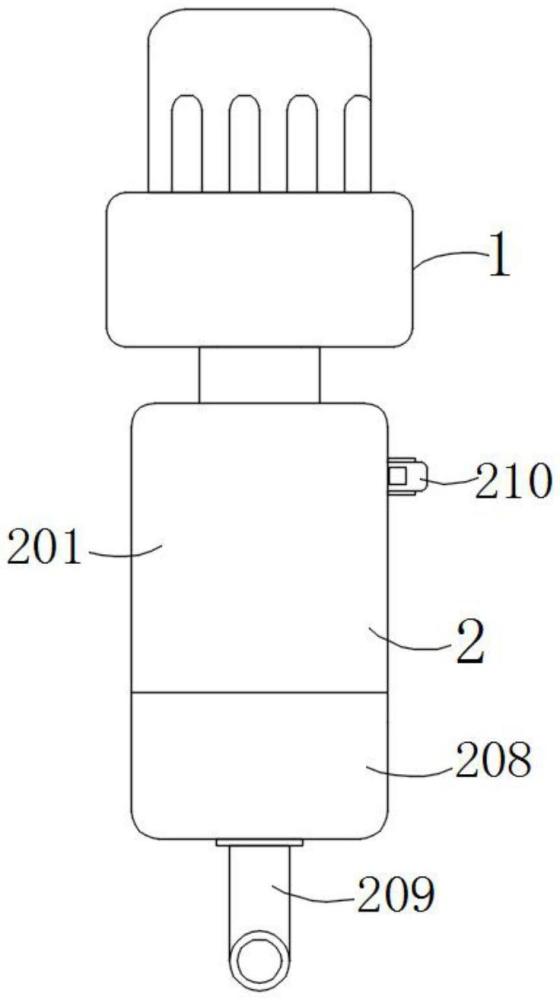

1.一种具有过滤净化功能的水龙头,包括水龙头主体(1),所述水龙头主体(1)的下方设置有过滤机构(2),所述过滤机构(2)包括净化层(220);

其特征在于,还包括:

其中,所述过滤机构(2)还包括内过滤套(210),所述内过滤套(210)的内壁两侧均固定安装有定位轨(211),所述定位轨(211)的长度方向与内过滤套(210)的长度方向一致,每侧所述定位轨(211)的内壁均滑动连接有定位块(217);

其中,位于同一水平面上的定位块(217)之间固定安装有安装环(216),所述安装环(216)侧壁两端对称开设有卡槽(218),所述安装环(216)的顶部两端对称固定连接有支撑脚(219),所述安装环(216)的内侧与净化层(220)固定安装;

其中,相邻之间所述安装环(216)通过支撑脚(219)接触安装环(216)互相支撑。

2.根据权利要求1所述的一种具有过滤净化功能的水龙头,其特征在于,所述内过滤套(210)的内壁下端且靠近最底部安装环(216)处滑动连接有滑块(212),所述滑块(212)的一侧穿出内过滤套(210)内部且固定连接有挤压件(213),所述挤压件(213)位于靠近安装环(216)的一侧设置为斜面。

3.根据权利要求2所述的一种具有过滤净化功能的水龙头,其特征在于,所述滑块(212)的底部固定连接有弹簧二(215),所述弹簧二(215)的另一端与内过滤套(210)内壁固定连接,所述挤压件(213)位于斜面一侧活动接触有滚珠(214),所述滚珠(214)整体与内过滤套(210)内部活动连接,且所述滚珠(214)的一端穿出内过滤套(210)且与卡槽(218)内侧卡合连接。

4.根据权利要求1所述的一种具有过滤净化功能的水龙头,其特征在于,所述过滤机构(2)还包括上防护套(201),所述上防护套(201)的顶部固定安装有进水口(202),所述进水口(202)的内侧顶端与水龙头主体(1)螺纹连接,所述上防护套(201)的外壁下端固定连接有连接部(203),所述连接部(203)的外壁一侧开设有支撑槽(204),所述支撑槽(204)整体呈倒置的L形,且所述支撑槽(204)下端的长度方向与上防护套(201)整体的长度方向一致,所述上防护套(201)的内侧与内过滤套(210)活动套设,所述内过滤套(210)的侧壁一端固定连接有推片,所述内过滤套(210)位于推片处从支撑槽(204)内侧穿出。

5.根据权利要求4所述的一种具有过滤净化功能的水龙头,其特征在于,所述上防护套(201)的外壁且靠近支撑槽(204)上端的一侧固定安装有安装块(205),所述安装块(205)的内壁滑动连接有插轴(206),所述安装环(216)的外侧固定连接有弹簧一(207),所述弹簧一(207)的另一端与安装块(205)固定连接,所述插轴(206)的一端穿出安装块(205)且与内过滤套(210)的推板贯穿连接。

6.根据权利要求4所述的一种具有过滤净化功能的水龙头,其特征在于,所述连接部(203)的外侧壁螺纹连接有下防护套(208),所述下防护套(208)内侧中部与内过滤套(210)的底面活动连接,所述下防护套(208)的底部中间转动连接有出水管(209)。

7.根据权利要求1所述的一种具有过滤净化功能的水龙头,其特征在于,所述内过滤套(210)的顶部和底部均开设通口,所述内过滤套(210)顶部通口与进水口(202)内侧贯通连接,所述内过滤套(210)的底部通口与出水管(209)内侧贯通连接。
