专利号: 2024211537118
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

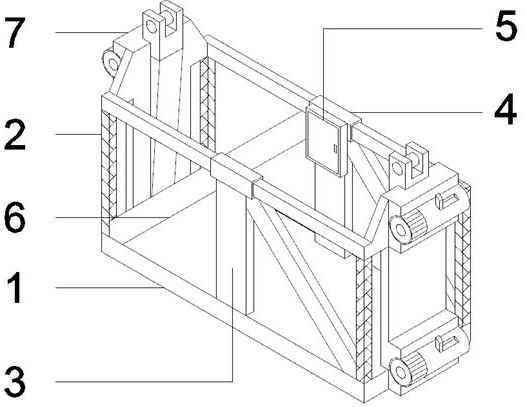

1.一种建筑施工用吊篮,包括支撑板(1)、侧杆(2)、中心杆(3)、中心固定件(4)、配电控制箱(5)、辅助支架(6)、悬吊板(7),其特征在于:所述支撑板(1)四个角顶部分别固定连接有四条侧杆(2),两条所述中心杆(3)分别固定连接在支撑板(1)顶部中心前后,两个所述中心固定件(4)分别固定连接在两个中心杆(3)顶部,所述配电控制箱(5)固定连接在后中心固定件(4)内侧,多条所述辅助支架(6)分别固定连接在侧杆(2)及中心杆(3)、中心固定件(4)之间,两块所述悬吊板(7)分别固定连接在支撑板(1)顶部两侧。

2.根据权利要求1所述的一种建筑施工用吊篮,其特征在于:所述悬吊板(7)包括立板(8)、水平板(9)、钢缆吊环(10)、吊环支撑板(11)、钢缆卷轴(12)、吸盘装置(13),所述立板(8)顶部两侧分别固定连接有两块水平板(9),所述钢缆吊环(10)固定连接在立板(8)顶部中心处,所述吊环支撑板(11)固定连接在钢缆吊环(10)内侧底部与立板(8)内侧之间,所述钢缆卷轴(12)与钢缆吊环(10)内部轴连接,两个所述吸盘装置(13)分别固定连接在立板(8)外侧上方和下方。

3.根据权利要求2所述的一种建筑施工用吊篮,其特征在于:所述吸盘装置(13)包括焊接板(14)、阻尼外筒(15)、滑槽(16)、真空泵(17)、滑块(18)、握把(19)、中心孔(20)、抽气软管(21)、真空吸盘(22),所述焊接板(14)外侧焊接有外筒(15),所述滑槽(16)开设有外筒(15)外侧上方,所述真空泵(17)固定连接在外筒(15)后方,所述滑块(18)滑动连接在阻尼外筒(15)内部,所述握把(19)固定连接在滑块(18)外侧并滑动连接在滑槽(16)内部,所述中心孔(20)开设在滑块(18)中心处,所述抽气软管(21)穿过中心孔(20),固定连接在真空泵(17)与真空吸盘(22)之间。
