专利号: 202421152249X
申请人: 安徽茶之源机械研发有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

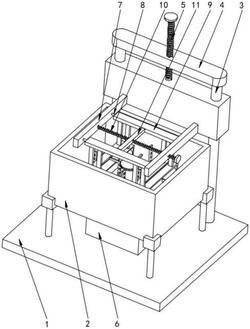

1.一种茶叶揉捻机,包括底座(1),其特征在于:

茶叶放置斗(2),所述茶叶放置斗(2)设置于底座(1)上方,茶叶放置斗(2)向上移动可以方便取下茶叶放置斗(2)将茶叶倒出;

混合组件,混合组件设置于底座(1)上方,混合组件可以提高对茶叶的揉捻效果;

拆装组件,拆装组件设置于茶叶放置斗(2)内部,拆装组件可以方便对茶叶放置斗(2)进行拆卸和安装。

2.根据权利要求1所述的一种茶叶揉捻机,其特征在于:所述茶叶放置斗(2)底面四角设置有支撑座,支撑座底面与底座(1)固定连接,底座(1)顶面固定设置有对称的固定杆(3),所述固定杆(3)顶面固定设置有固定架(4),所述固定架(4)外侧滑动连接有第一升降板(25),所述第一升降板(25)顶面通过轴承转动连接有第一丝杆(5),所述第一丝杆(5)贯穿固定架(4)并与固定架(4)螺纹连接,所述茶叶放置斗(2)内部底面通过轴承转动连接有第一套筒(18)。

3.根据权利要求2所述的一种茶叶揉捻机,其特征在于:混合组件包括伺服电机(6)、第二升降板(7)、导向杆(8)、第一连接板(9)、第二丝杆(10)、第二连接板(11)、第三连接板(12)、U型固定板(13)、揉捻辊(14)、U型转板(15)、挡板(16)、转杆(17)和通孔(24),所述底座(1)顶面固定安装有伺服电机(6),所述伺服电机(6)的输出端顶面固定设置有转杆(17),所述转杆(17)外侧安装有多个U型转板(15),所述U型转板(15)内侧固定设置有挡板(16),U型转板(15)侧面贯穿设置有多个通孔(24),所述第一升降板(25)正面固定设置有对称的第二升降板(7),所述第二升降板(7)内侧固定设置有对称的导向杆(8),所述导向杆(8)外侧滑动连接有第一连接板(9),所述第一连接板(9)内侧固定设置有第二连接板(11),所述第二连接板(11)内部螺纹连接有第二丝杆(10),第一连接板(9)底面固定设置有多组对称的第三连接板(12),所述第三连接板(12)底面固定设置有U型固定板(13),所述U型固定板(13)内侧通过轴承转动连接有揉捻辊(14)。

4.根据权利要求3所述的一种茶叶揉捻机,其特征在于:所述第二丝杆(10)贯穿右侧的第二升降板(7),第二丝杆(10)通过轴承与左侧的第二升降板(7)内侧转动连接,所述转杆(17)贯穿茶叶放置斗(2)至第一套筒(18)内部,转杆(17)与第一套筒(18)相适配,转杆(17)与第一套筒(18)内壁滑动连接。

5.根据权利要求4所述的一种茶叶揉捻机,其特征在于:拆装组件包括转盘(19)、第三丝杆(20)、第二套筒(21)、第一限位杆(22)和第二限位杆(23),所述第一套筒(18)顶面设置有转盘(19),所述转盘(19)底面固定设置有第三丝杆(20),第一套筒(18)外侧滑动连接有第二套筒(21),所述转杆(17)外侧固定设置有对称的第一限位杆(22),所述第一套筒(18)外侧固定设置有对称的第二限位杆(23)。

6.根据权利要求5所述的一种茶叶揉捻机,其特征在于:所述第一套筒(18)内侧设置有适配第一限位杆(22)的第一限位槽,所述第一限位杆(22)通过第一限位槽与第一套筒(18)滑动连接,所述第二套筒(21)内侧设置有适配第二限位杆(23)的第二限位槽,所述第二限位杆(23)通过第二限位槽与第二套筒(21)滑动连接,第二套筒(21)外侧与U型转板(15)固定连接,所述第一套筒(18)顶面设置有适配第三丝杆(20)的螺纹孔,所述第三丝杆(20)通过螺纹孔与第一套筒(18)螺纹连接。
