专利号: 2024211425428
申请人: 安徽聚子建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

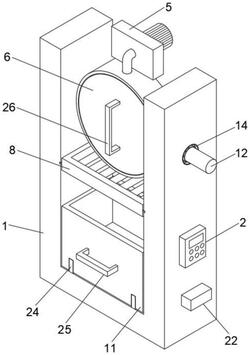

1.一种建筑器械维修用抛丸机,其特征在于,包括:

支架(1),所述支架(1)的一侧固定安装有PLC控制器(2);

收集组件,所述收集组件设置在所述支架(1)的内部,用于对丸料进行收集,所述收集组件包括:抛丸仓(3),所述抛丸仓(3)设置在所述支架(1)的内部,所述支架(1)的外圆壁面固定安装有两个转动柱(12),所述支架(1)的两侧分别开设有定位孔(13),所述定位孔(13)的内圆壁面固定套接有轴承(14),所述轴承(14)的内环与所述转动柱(12)的外圆壁面固定套接,所述抛丸仓(3)的外圆壁面开设有抛丸孔(4),所述抛丸仓(3)的外圆壁面固定安装有喷丸机本体(5),所述喷丸机本体(5)与所述PLC控制器(2)电性连接,所述喷丸机本体(5)出丸管的外圆壁面与所述抛丸孔(4)的内圆壁面固定套接,所述抛丸仓(3)的内圆壁面活动套接有盖板(6),所述抛丸仓(3)的内圆壁面开设有若干个出丸孔(21),所述支架(1)的内部两侧分别开设有滑槽(7),所述支架(1)的内部设置有收集框(8),所述收集框(8)的两侧分别固定安装有滑条(9),所述滑条(9)与所述滑槽(7)活动套接,所述收集框(8)的内部固定安装有若干个磁铁(10),所述支架(1)的内部设置有收集仓(11)。

2.根据权利要求1所述的一种建筑器械维修用抛丸机,其特征在于:所述抛丸仓(3)的一端开设有装设孔(15),所述抛丸仓(3)的一端固定安装有安装架(16),所述安装架(16)的内部一侧固定安装有驱动电机(17),所述驱动电机(17)与所述PLC控制器(2)电性连接,所述驱动电机(17)的驱动轴与所述装设孔(15)的内圆壁面活动套接,所述驱动电机(17)驱动轴的一端固定安装有连接柱(18),所述连接柱(18)的外圆壁面固定安装有两个转动杆(19),所述转动杆(19)的一端固定安装有搅拌条(20)。

3.根据权利要求1所述的一种建筑器械维修用抛丸机,其特征在于:所述支架(1)的内部底面固定安装有两个固定板(24),所述收集仓(11)的底面开设有两个滑动槽(23),所述滑动槽(23)与所述固定板(24)活动套接。

4.根据权利要求1所述的一种建筑器械维修用抛丸机,其特征在于:所述收集仓(11)的一侧固定安装有第一把手(25)。

5.根据权利要求1所述的一种建筑器械维修用抛丸机,其特征在于:所述盖板(6)的外圆壁面开设有螺纹,所述抛丸仓(3)的内圆壁面开设有螺纹,所述抛丸仓(3)的内圆壁面与所述盖板(6)的外圆壁面螺纹连接。

6.根据权利要求1所述的一种建筑器械维修用抛丸机,其特征在于:所述盖板(6)的一端固定安装有第二把手(26)。

7.根据权利要求2所述的一种建筑器械维修用抛丸机,其特征在于:所述支架(1)的一侧固定安装有蓄电池(22),所述蓄电池(22)与所述PLC控制器(2)电性连接,所述蓄电池(22)与所述驱动电机(17)电性连接。
