专利号: 2024211399885
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

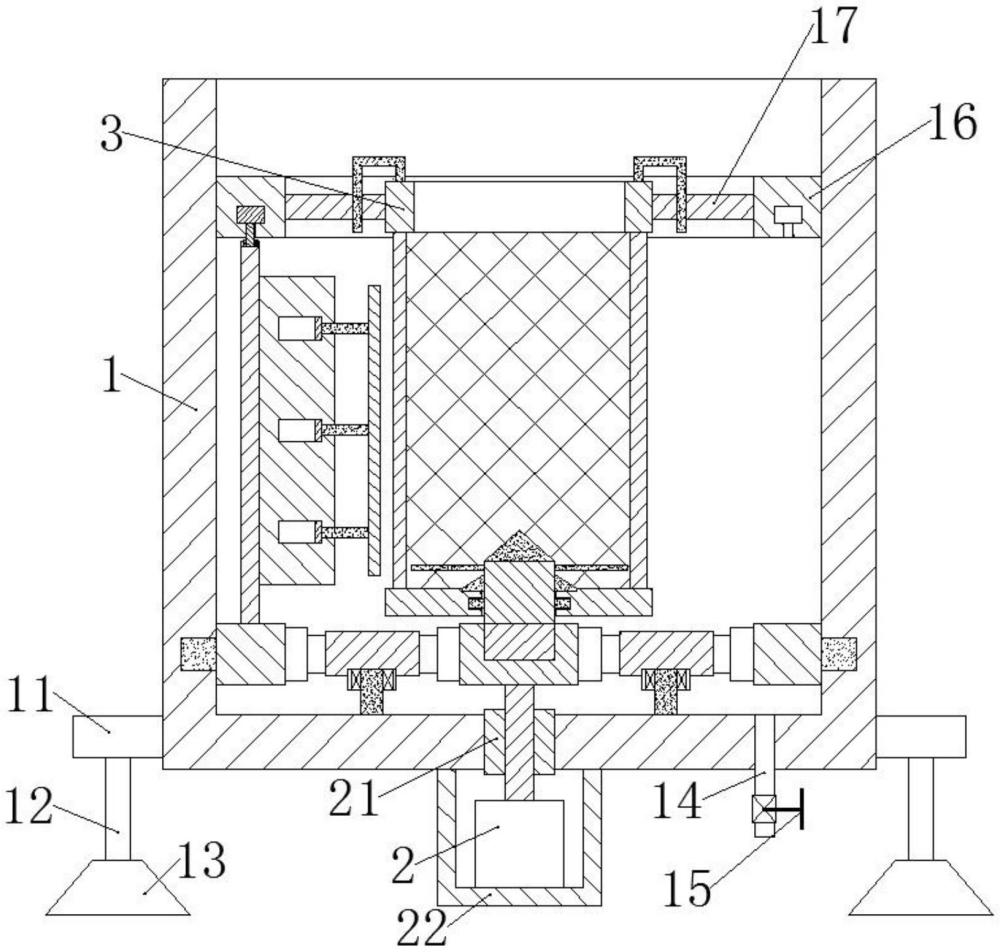

1.一种用于植物提取的原料粉碎装置,其特征在于:包括外筒体、电机和内筒体;所述外筒体的外圈底部固接有支撑环,所述支撑环的下表面圆周均匀固接有支腿,所述支腿的底部固接有圆台形的支脚,外筒体的底板右侧固接有排液管,所述排液管上设有手动阀门,外筒体的内壁上部固接有安装环,所述安装环的内圈固接有连接环;所述外筒体的底板中心固接有密封轴套,外筒体的底板下表面还固接有机罩,所述电机固接在机罩内,电机设有竖直向上的输出轴,所述输出轴转动连接在密封轴套内,输出轴的顶部固接有主动齿轮,所述主动齿轮的上表面中心开设有方形的连接槽,所述内筒体包括底座、套圈和过滤网;所述套圈位于底座的正上方,套圈与底座之间固接有过滤网,套圈与底座之间还圆周均匀固接有连接板,所述套圈的外径与连接环的内径一致,套圈的上表面圆周均匀固接有插杆,所述连接环上开设有与插杆对应的插孔,所述底座的中心转动连接有转座,所述转座的下表面固接有连接槽对应的连接块,转座的外圈还圆周均匀固接有刀片。

2.根据权利要求1所述的一种用于植物提取的原料粉碎装置,其特征在于:所述转座的上表面固接有锥形的导料座。

3.根据权利要求1所述的一种用于植物提取的原料粉碎装置,其特征在于:所述底座上开设有通槽,所述通槽的侧壁上开设有环形的滑槽,所述转座插接在通槽中,转座的外圈固接有与滑槽对应的环形滑块,转座的外圈还固接有橡胶圈,所述底座的上表面开设有凹槽,橡胶圈的底部位于凹槽内。

4.根据权利要求1所述的一种用于植物提取的原料粉碎装置,其特征在于:所述外筒体的内壁下部转动连接有齿环,所述外筒体的底板上表面圆周均匀转动连接有从动齿轮,所述从动齿轮的两侧分别与主动齿轮和齿环啮合,齿环的上表面固接有支板,所述支板的顶部与安装环的下表面滑动连接,支板靠近外筒体中心的一侧固接有叶片。

5.根据权利要求4所述的一种用于植物提取的原料粉碎装置,其特征在于:所述安装环内开设有环形的滚槽,安装环的下表面开设有导通到滚槽的插槽,所述支板的上表面转动连接有转轴,所述转轴的顶部固接有滚轮,所述转轴滑动连接在插槽内,所述滚轮滚动连接在滚槽内。

6.根据权利要求4所述的一种用于植物提取的原料粉碎装置,其特征在于:所述叶片靠近外筒体中心的一侧竖向均匀滑动连接有滑杆,所述滑杆靠近外筒体中心的一端一体固接有扰动板,滑杆的另一端固接有限位块,所述叶片内开设有与限位块对应的腔体,所述限位块滑动连接在腔体内,所述扰动板为磁吸材料制成,所述连接板为永磁体材质。
