专利号: 2024211398384
申请人: 云南回头客纸业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

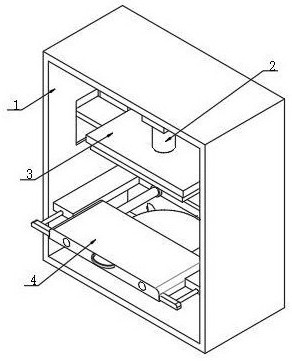

1.一种纸制品用压平机,包括机架(1),固定连接在所述机架(1)内部顶端的液压推杆(2),传动连接在所述液压推杆(2)传动输出端的驱动座(3),以及固定连接在所述驱动座(3)下表面的压板(301),其特征在于:所述机架(1)的内部安装有载物组件,所述机架(1)的内部底端安装有支撑组件;

载物组件包括固定连接在所述机架(1)内壁的支撑架(9),对称安装在所述支撑架(9)内部的导向杆(11),套设在所述导向杆(11)外部且为滑动设置的载板(4),对称安装在所述载板(4)两侧位置的侧板(7),以及固定连接在所述侧板(7)表面的光杆(8)。

2.根据权利要求1所述的一种纸制品用压平机,其特征在于:所述导向杆(11)的外部套设有橡胶圈(12),所述橡胶圈(12)和支撑架(9)固定连接。

3.根据权利要求1所述的一种纸制品用压平机,其特征在于:所述载板(4)位于压板(301)的下方位置,所述载板(4)的外表面固定连接有牵引座(6)。

4.根据权利要求1所述的一种纸制品用压平机,其特征在于:所述支撑架(9)表面对称开设有导向孔(5),所述光杆(8)插接在导向孔(5)内部且为滑动设置。

5.根据权利要求1所述的一种纸制品用压平机,其特征在于:所述支撑组件包括内螺纹套筒(13),所述内螺纹套筒(13)的开口位置螺旋插接有螺纹杆(14)。

6.根据权利要求5所述的一种纸制品用压平机,其特征在于:所述螺纹杆(14)的顶端固定连接有顶板(15),所述顶板(15)位于载板(4)的下方位置。

7.根据权利要求6所述的一种纸制品用压平机,其特征在于:所述顶板(15)的下表面圆周等距安装有推柄(16),所述推柄(16)的表面包覆有防滑套。
