专利号: 2024211297379
申请人: 苏州辰旭超声波清洗设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

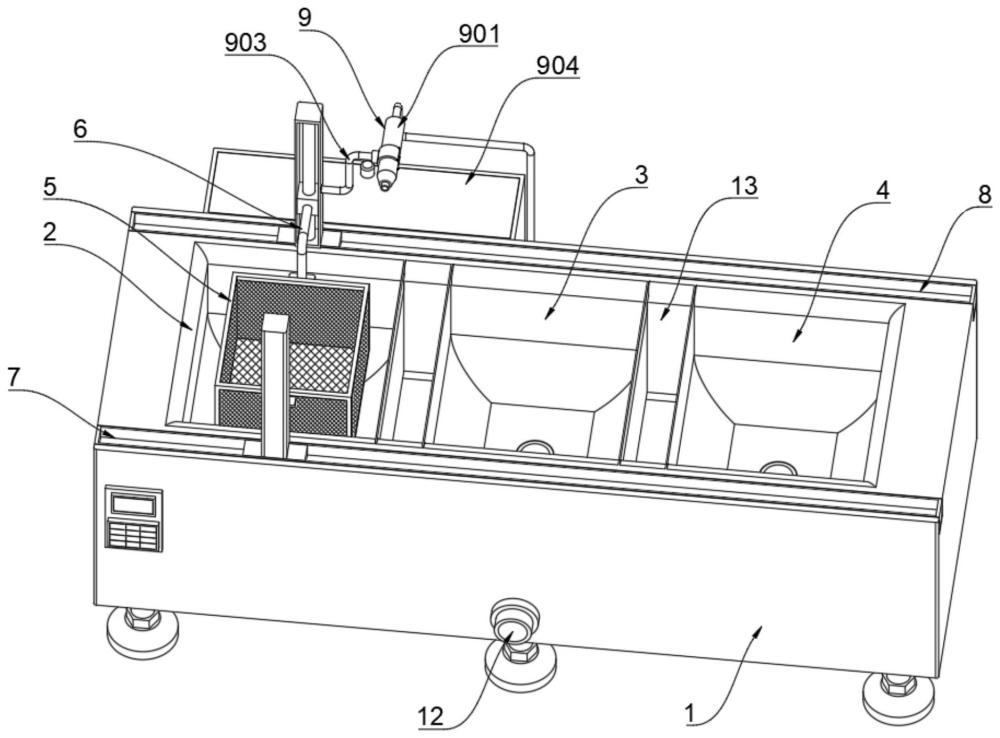

1.一种组合式超声波清洗机,包括超声波清洗机主体(1),其特征在于:所述超声波清洗机主体(1)顶部设有从左往右依次分布的第一清洗槽(2)、第二清洗槽(3)和第三清洗槽(4),所述第一清洗槽(2)、第二清洗槽(3)和第三清洗槽(4)内储存有水,所述第一清洗槽(2)内设有网兜(5),所述网兜(5)顶部前后两侧均固定设有连接杆(6);

所述超声波清洗机主体(1)顶部前后两侧均固定嵌设有第一直线电机(7),两个第一直线电机(7)顶部固定设有第二直线电机(8),两个连接杆(6)分别与两个第二直线电机(8)固定;

所述超声波清洗机主体(1)上方设有清洁组件(9),所述清洁组件(9)包括喷枪(901),所述喷枪(901)上卡接有卡箍(902),所述卡箍(902)靠近第二直线电机(8)一侧固定设有鹅颈管(903),所述鹅颈管(903)与第二直线电机(8)连接,便于调节喷枪(901)的位置。

2.根据权利要求1所述的一种组合式超声波清洗机,其特征在于:所述超声波清洗机主体(1)后端固定设有水箱(904),所述水箱(904)内部固定设有潜水泵(905),所述潜水泵(905)的出水管一端贯穿水箱(904)并与喷枪(901)相连通。

3.根据权利要求1所述的一种组合式超声波清洗机,其特征在于:所述鹅颈管(903)靠近第二直线电机(8)一侧固定设有螺纹杆(906),所述第二直线电机(8)一侧外壁开设有螺纹孔(907),所述螺纹杆(906)设在螺纹孔(907)内并与螺纹孔(907)螺纹连接,便于拆卸螺纹杆(906)。

4.根据权利要求1所述的一种组合式超声波清洗机,其特征在于:所述超声波清洗机主体(1)内部设有集水腔(10),所述集水腔(10)顶部固定设有三个连通管(11),三个连通管(11)顶端贯穿超声波清洗机主体(1)并分别与第一清洗槽(2)、第二清洗槽(3)和第三清洗槽(4)内部相连通。

5.根据权利要求4所述的一种组合式超声波清洗机,其特征在于:所述集水腔(10)前端固定设有排水管(12),所述排水管(12)前端贯穿超声波清洗机主体(1)前端,所述排水管(12)和每个连通管(11)上均固定设有电磁阀,用于控制排水管(12)和连通管(11)的开合。

6.根据权利要求1所述的一种组合式超声波清洗机,其特征在于:所述超声波清洗机主体(1)顶部开设有两个凹槽(13),两个凹槽(13)分别设在第一清洗槽(2)与第二清洗槽(3)之间、第二清洗槽(3)与第三清洗槽(4)之间。

7.根据权利要求4所述的一种组合式超声波清洗机,其特征在于:所述超声波清洗机主体(1)后端铰接有密封板(14),所述密封板(14)外侧壁固定设有密封条,所述密封条与集水腔(10)内壁接触,用于提高密封板(14)与集水腔(10)之间的密封性。

8.根据权利要求7所述的一种组合式超声波清洗机,其特征在于:所述集水腔(10)内滑动设有框架(15),所述框架(15)内部固定设有过滤网(16),用于过滤集水腔(10)内的水,所述框架(15)后端两侧均固定设有圆杆(17),所述圆杆(17)与密封板(14)内壁接触。
