专利号: 202421121045X
申请人: 大连大志百盛家俱有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

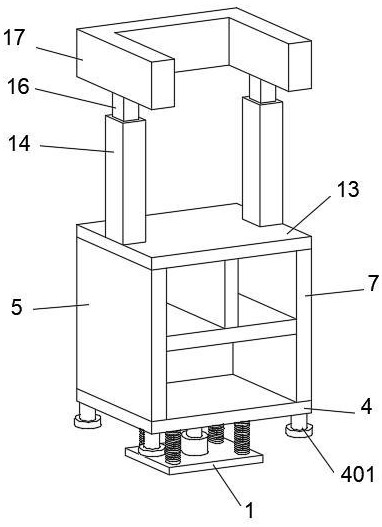

1.一种分隔式实木书架,包括承重板(1)、高度调节结构、底板(4)、固定结构和移动结构,其特征在于,所述承重板(1)的上表面设置有高度调节结构,高度调节结构的上端设置有底板(4),底板(4)的上表面设置有固定结构,固定结构的上端设置有移动结构,高度调节结构包括:伸缩弹簧(2)、伸缩气缸(3)和伸缩杆(301),承重板(1)的上表面四周设置有四组伸缩弹簧(2),承重板(1)的上表面中间设置有伸缩气缸(3),伸缩气缸(3)的上表面中间设置有伸缩杆(301),四组伸缩弹簧(2)的顶部表面和伸缩杆(301)的顶部表面均与底板(4)的底部表面固定连接,底板(4)的底部表面四周设置有支撑腿(401)。

2.根据权利要求1所述的一种分隔式实木书架,其特征在于,所述固定结构包括:侧板一(5)、侧板二(6)、侧板三(7)、横隔板(8)、竖隔板(9)、容纳空间一(10)、容纳空间二(11)、容纳空间三(12)和顶板(13),底板(4)的上表面左侧设置有侧板一(5)。

3.根据权利要求1所述的一种分隔式实木书架,其特征在于,所述底板(4)的上表面右侧设置有侧板三(7),侧板一(5)和侧板三(7)的位置相对称,侧板一(5)和侧板三(7)相互对应的一侧表面之间的后侧并且位于底板(4)的上表面设置有侧板二(6)。

4.根据权利要求2所述的一种分隔式实木书架,其特征在于,所述侧板一(5)、侧板二(6)和侧板三(7)的上表面共同设置有顶板(13),侧板一(5)和侧板三(7)相互对应的一侧表面之间的中间设置有横隔板(8)。

5.根据权利要求2所述的一种分隔式实木书架,其特征在于,所述横隔板(8)与顶板(13)相互对应的一侧表面之间的中间设置有竖隔板(9)。

6.根据权利要求2所述的一种分隔式实木书架,其特征在于,所述横隔板(8)和竖隔板(9)将侧板一(5)、侧板二(6)、侧板三(7)、底板(4)和顶板(13)之间隔离成容纳空间一(10)、容纳空间二(11)和容纳空间三(12)三个空间。

7.根据权利要求2所述的一种分隔式实木书架,其特征在于,所述横隔板(8)的下端设置有容纳空间一(10),横隔板(8)的上端左侧设置有容纳空间二(11),横隔板(8)的上端右侧设置有容纳空间三(12)。

8.根据权利要求1所述的一种分隔式实木书架,其特征在于,所述移动结构包括:固定柱(14)、容纳腔(1401)、电机(15)、长螺杆(1501)、移动杆(16)和U型架(17),顶板(13)的上表面的左右两端的中间对称设置有固定柱(14)。

9.根据权利要求8所述的一种分隔式实木书架,其特征在于,所述两组固定柱(14)的上表面中间均贯穿设置有容纳腔(1401),容纳腔(1401)的内部底部表面上设置有电机(15),电机(15)的上表面设置有长螺杆(1501)。

10.根据权利要求8所述的一种分隔式实木书架,其特征在于,所述长螺杆(1501)位于容纳腔(1401)的内部,两组长螺杆(1501)的表面上端均贯穿设置有移动杆(16),两组移动杆(16)的上表面共同设置有U型架(17)。
