专利号: 2024211178007
申请人: 宜昌特兰克斯机电设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

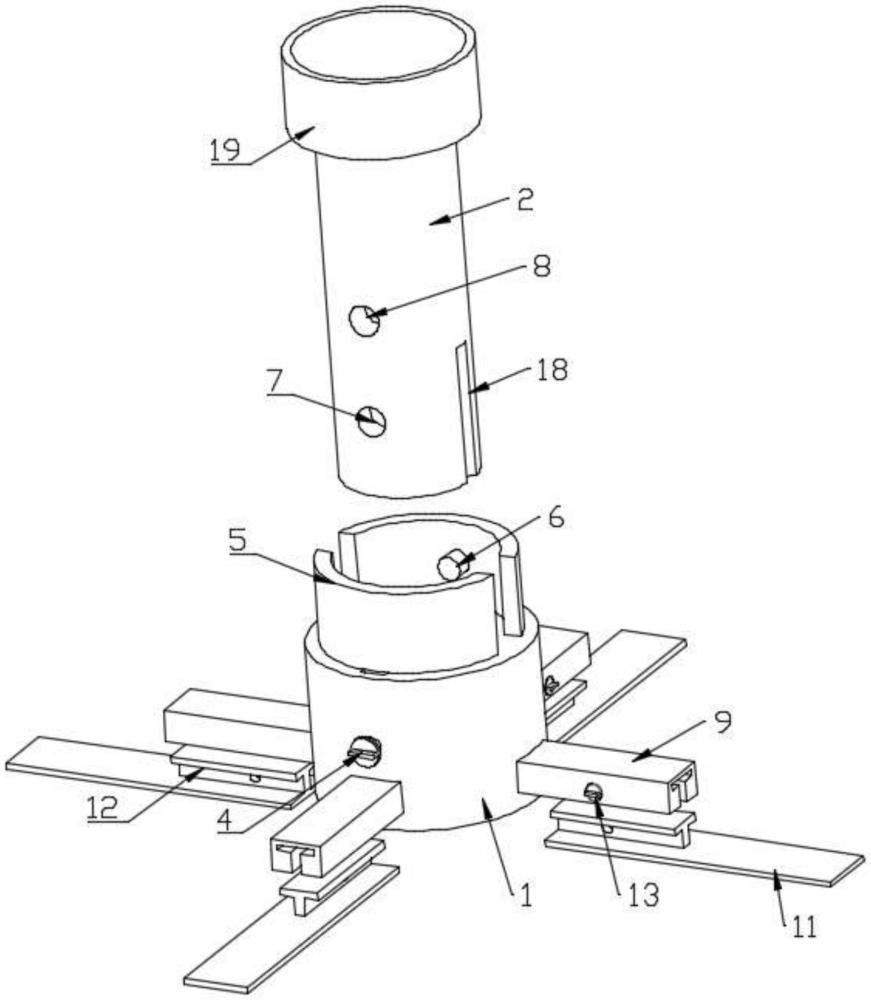

1.一种可拆卸抹光机组件,包括转盘(1)和连接轴(2),所述转盘(1)上端面中心设有插接孔(3),其特征在于:所述转盘(1)侧面对称螺纹连接有定位螺栓一(4),所述定位螺栓一(4)相对的一端在插接孔(3)内露出;

所述转盘(1)上方设有夹紧板(5),所述夹紧板(5)通过传动组件与定位螺栓一(4)连接,所述夹紧板(5)相对的一面上设有定位杆(6);

所述连接轴(2)侧面设有定位孔一(7)和定位孔二(8),所述定位孔二(8)位于定位孔一(7)上方;

所述转盘(1)侧面均匀设有连接杆(9),所述连接杆(9)下端面设有连接槽(10),所述连接槽(10)相离的一端延伸至连接杆(9)相离的一端,所述连接杆(9)下方设有抹光刀(11),所述抹光刀(11)上端面设有连接块(12),所述连接块(12)与连接槽(10)滑动连接,所述连接杆(9)侧面螺纹连接有定位螺栓二(13),所述定位螺栓二(13)在连接槽(10)内露出,所述连接块(12)上设有通孔(14)。

2.根据权利要求1所述的一种可拆卸抹光机组件,其特征在于:所述传动组件包括滑槽(15)和传动板(16),所述转盘(1)上端面对称设有滑槽(15),所述定位螺栓一(4)在滑槽(15)内露出,所述滑槽(15)内滑动连接有传动板(16),所述传动板(16)下端与定位螺栓一(4)转动连接,所述传动板(16)上端与夹紧板(5)连接。

3.根据权利要求1所述的一种可拆卸抹光机组件,其特征在于:所述插接孔(3)侧面内表面对称设有限位条(17),所述连接轴(2)侧面对称设有限位槽(18),所述限位条(17)与限位槽(18)滑动连接。

4.根据权利要求1所述的一种可拆卸抹光机组件,其特征在于:所述转盘(1)侧面与定位螺栓一(4)位置对应处设有凹槽一,所述连接杆(9)侧面与定位螺栓二(13)位置对应处设有凹槽二。

5.根据权利要求1所述的一种可拆卸抹光机组件,其特征在于:所述连接槽(10)和连接块(12)的横截面均呈T形。

6.根据权利要求1或3任意一项所述的一种可拆卸抹光机组件,其特征在于:所述连接轴(2)外侧套设有限位套(19)。
