专利号: 2024210986567
申请人: 安徽仅一轻工自动化设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

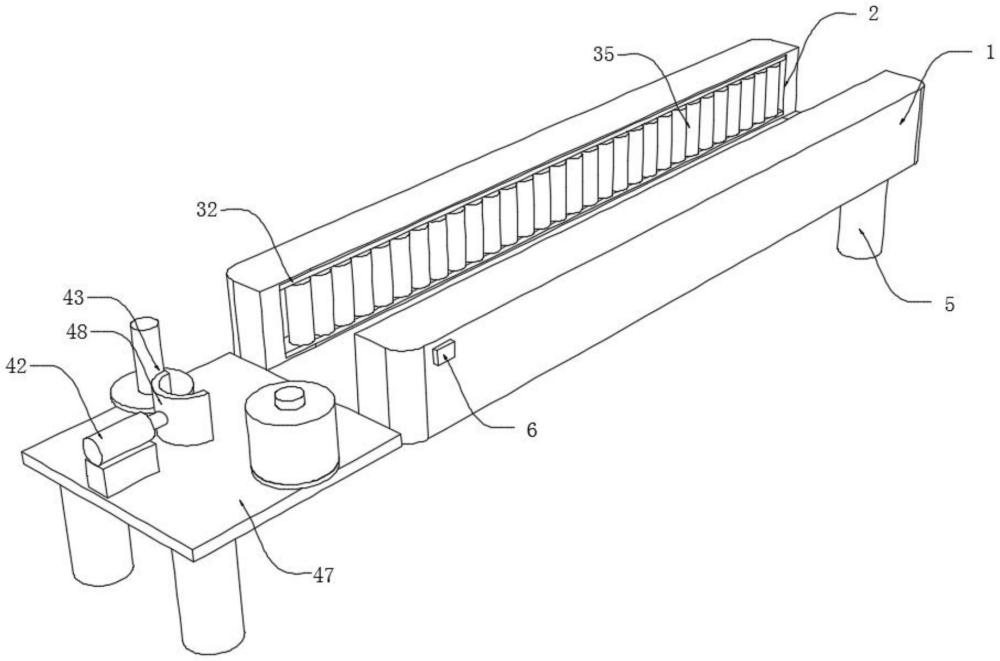

1.一种圆瓶侧面贴标机,包括U型板(1),其特征在于,所述U型板(1)内壁的两侧均开设有活动槽(2),两个所述活动槽(2)的内部设有输送组件(3),所述U型板(1)的一侧设有贴标组件(4);

所述输送组件(3)包括第一电动液压缸(31),所述第一电动液压缸(31)设置在U型板(1)一侧的中部,其中一个所述活动槽(2)的内部活动设有U型活动板(32),所述U型活动板(32)的内部和另一个活动槽(2)的内部等间距设有若干个输送辊(33);

所述贴标组件(4)包括固定板(41),所述固定板(41)设置在U型板(1)一侧的底部,所述固定板(41)顶端一侧的中部通过固定座设有第二电动液压缸(42)。

2.根据权利要求1所述的一种圆瓶侧面贴标机,其特征在于:其中一个所述活动槽(2)的内部和U型活动板(32)的内部均通过第一轴承(34)等间距转动设有若干个输送辊(33),若干个所述输送辊(33)的中部套设有输送筒(35)。

3.根据权利要求1所述的一种圆瓶侧面贴标机,其特征在于:所述第二电动液压缸(42)的输出端设有弧形粘贴板(48),所述固定板(41)顶端两侧的中部通过第二轴承(47)转动穿插设有贴标轴(43),两个所述贴标轴(43)的底部均设有固定盘(44)。

4.根据权利要求3所述的一种圆瓶侧面贴标机,其特征在于:其中一个所述贴标轴(43)的顶部套设有标签盘(45),所述固定板(41)底端一侧的中部设有转动电机(46)。

5.根据权利要求4所述的一种圆瓶侧面贴标机,其特征在于:所述转动电机(46)的输出轴与其中一个贴标轴(43)底端的中部连接。

6.根据权利要求1所述的一种圆瓶侧面贴标机,其特征在于:所述固定板(41)底端一侧的两边和U型板(1)底端一侧的两边均设有支撑腿(5),支撑腿(5)设有四个。

7.根据权利要求1所述的一种圆瓶侧面贴标机,其特征在于:所述U型板(1)边侧的一角设有开关面板(6),所述开关面板(6)的表面分别安装有第一电动液压缸开关、第二电动液压缸开关和转动电机开关,所述第一电动液压缸(31)、第二电动液压缸(42)和转动电机(46)分别通过第一电动液压缸开关、第二电动液压缸开关和转动电机开关与外接电源电性连接。
