专利号: 2024210954265
申请人: 烟台维沃重工机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

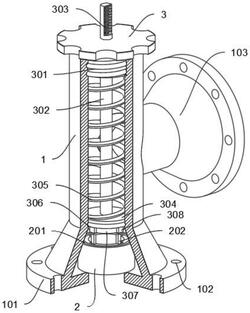

1.一种具有保压性能的安全阀,包括导管(1),其特征在于:所述导管(1)的主体为上下两侧双向贯通结构,且导管(1)的内壁顶端开设有螺纹,且导管(1)的底端面上固定连接有连接盘(101),连接盘(101)为上细下粗结构,且连接盘(101)与导管(1)的底端开口相贯通,并用于封闭导管(1)的底端开口,且连接盘(101)的底端面上设置有开口,连接盘(101)的内部呈环形阵列开设有通孔,该通孔为安装孔(102),安装孔(102)用于连接固定栓;所述导管(1)的顶端安装有盖板(3),盖板(3)的外周面上呈环形阵列开设有缺槽,且盖板(3)的底端面上固定连接有密封头(301),密封头(301)的外周面上也开设有螺纹,且盖板(3)与密封头(301)的内部开设有上下两侧双向贯通的通孔;所述盖板(3)以及密封头(301)中所开设的通孔的内部插接有导杆(302),导杆(302)的主体为圆柱体结构,且导杆(302)的外周面前端开设有平面,该平面上设置有刻度(303)。

2.根据权利要求1所述的一种具有保压性能的安全阀,其特征在于:所述导管(1)的外周面右端开设有通孔,该通孔的内部插接有分流管(103),分流管(103)与导管(1)相贯通,且分流管(103)中远离导管(1)的一侧也固定连接有连接盘(101),且连接盘(101)的内部底端面上固定连接有密封座(2)。

3.根据权利要求2所述的一种具有保压性能的安全阀,其特征在于:所述密封座(2)的主体为上下两侧双向贯通结构,且密封座(2)具有磁性,密封座(2)的顶端面上开设有环形槽,该环形槽为密封槽(201),密封槽(201)与密封座(2)共同组成了对于连接盘(101)底端开口的封闭结构,且密封座(2)的直径大于连接盘(101)中所开设的通孔直径。

4.根据权利要求3所述的一种具有保压性能的安全阀,其特征在于:所述密封座(2)的内壁上开设有纵向槽,该纵向槽为导向槽(202),导向槽(202)共设有四处,且四处导向槽(202)呈环形阵列开设在密封座(2)的内壁上,密封座(2)与导向槽(202)共同组成了导向结构。

5.根据权利要求1所述的一种具有保压性能的安全阀,其特征在于:所述导杆(302)的底端面上固定连接有安装座(304),安装座(304)的顶端面上安装有弹簧件(305),弹簧件(305)的顶端与密封头(301)的底端相抵接,且安装座(304)的底端面上固定连接有密封垫(306),且安装座(304)的底端面上还固定连接有密封端(307),密封端(307)用于插入到密封座(2)内部,且密封端(307)的外周面上呈环形阵列固定连接有导块(308)。
