专利号: 2024210941547
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

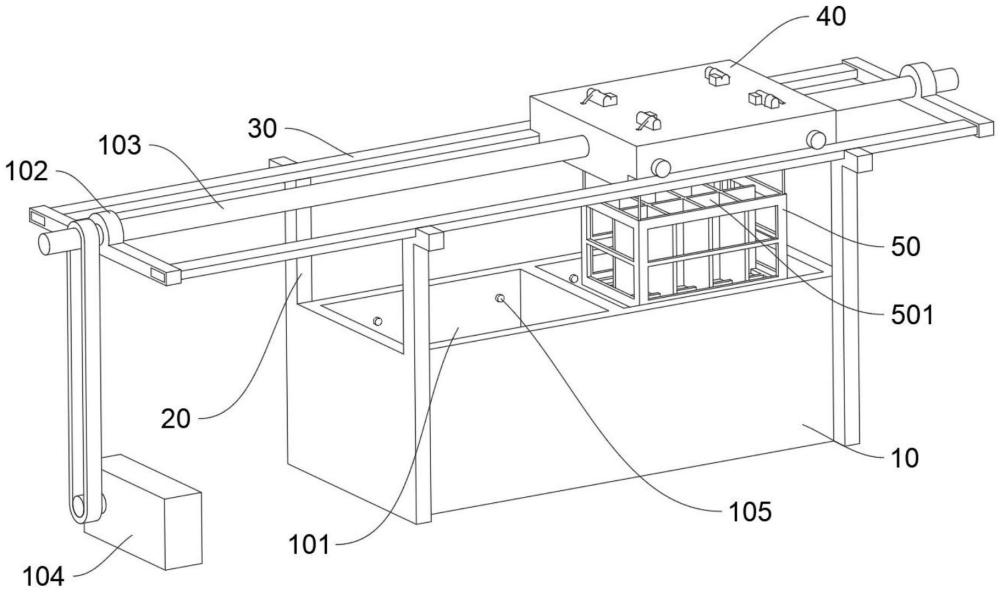

1.一种模具清洗装置,其特征在于,包括:

清洗槽(10),具有用于清洗模具的第一容纳空间(101);

多个支撑柱(20),安装在所述清洗槽(10)的周侧;

滑轨(30),安装在所述支撑柱(20)上;

运输件(40),滑动安装在所述滑轨(30)上;

安装架(50),具有容纳模具的第二容纳空间(501),且所述安装架(50)滑动安装在所述运输件(40)上,所述运输件(40)在所述滑轨(30)上滑动至所述第一容纳空间(101)上方,滑动所述安装架(50),以带动模具滑入所述第一容纳空间(101)内,以清洗模具;

所述运输件(40)包括:

第一驱动件(401),安装在所述运输件(40)上;

卷线机构(402),安装在所述运输件(40)上,且与所述第一驱动件(401)传动连接;

多个牵引绳(403),所述安装架(50)上开设有多个固定孔(505),多个所述牵引绳(403)的一端一一对应安装在多个所述固定孔(505)内,另一端传动安装在所述卷线机构(402)上。

2.根据权利要求1所述的一种模具清洗装置,其特征在于,所述安装架(50)包括:分隔板(502),安装在所述第二容纳空间(501)内,所述分隔板(502)将所述第二容纳空间(501)分割成多个容纳腔室(503),模具分别放置在多个所述容纳腔室(503)内。

3.根据权利要求2所述的一种模具清洗装置,其特征在于,所述安装架(50)的周侧和底面上开设有多个网孔(504)。

4.根据权利要求1所述的一种模具清洗装置,其特征在于,还包括:支撑架(102),安装在所述滑轨(30)上;

导向杆(103),转动穿设在所述运输件(40)上,所述导向杆(103)与所述运输件(40)传动连接,所述导向杆(103)转动安装在所述支撑架(102)上;

第二驱动件(104),与所述导向杆(103)传动连接。

5.根据权利要求4所述的一种模具清洗装置,其特征在于,还包括:多个喷头(105),安装在所述清洗槽(10)的内壁上;

清洗辊,转动安装在所述清洗槽(10)内。

6.根据权利要求1所述的一种模具清洗装置,其特征在于,所述清洗槽(10)具有多个。
