专利号: 2024210935847
申请人: 安徽艺泰机电有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

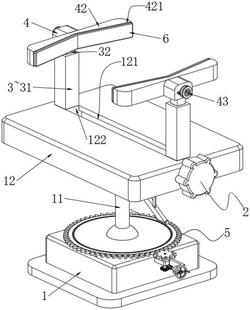

1.一种多面翻转式工件支撑台,其特征在于:包括底座,底座顶部球连接有支撑杆,支撑杆顶部固定有支撑板,支撑板顶部开设有滑槽,支撑板上且位于滑槽内滑动安装有两个滑块,支撑板上安装有作用于两个滑块相连接的驱使件,其用于使两个滑块在滑槽内反向滑动或停止滑动;

所述滑块顶部安装有升降件,两个升降件的顶部固定有安装块,安装块上转动安装有呈水平状的转轴,两个所述转轴相互靠近的一侧均固定安装有夹持板,两个夹持板对称布设,安装块上固定安装用于驱使转轴进行转动的电机;

所述底座上安装有作用于支撑杆的调节机构,所述调节机构用于使支撑杆在底座上绕支撑杆与底座连接处转动或停止转动,以使支撑板呈水平状或倾斜状。

2.根据权利要求1所述的一种多面翻转式工件支撑台,其特征在于:所述驱使件包括呈水平方向且转动安装在支撑板上的双向螺纹杆,双向螺纹杆与两个滑块均螺纹连接。

3.根据权利要求1所述的一种多面翻转式工件支撑台,其特征在于:所述升降件包括固定安装在滑块上的壳体,壳体顶部活动贯穿有连接杆,壳体内固定安装有与连接杆相连接的电动缸,安装块固定安装在连接杆顶部。

4.根据权利要求1所述的一种多面翻转式工件支撑台,其特征在于:所述调节机构包括:

转动板,其套设在支撑杆外部且与底座转动连接,底座上安装有作用于转动板的调节件一,其用于使转动板在底座上转动或停止转动;

转动块,其转动安装在支撑杆上,转动板上铰接有调节壳,调节壳的自由端活动贯穿有与转动块相铰接的连接板,调节壳上安装有作用于连接板的调节件二,其用于使连接板沿调节壳滑动或停止滑动。

5.根据权利要求4所述的一种多面翻转式工件支撑台,其特征在于:所述调节件一包括与转动板同轴固接的外齿环,底座上转动安装有转动轴,转动轴上同轴固接有与外齿环相啮合的齿轮一,转动轴上同轴固接有蜗轮一,底座上转动安装有与蜗轮一相啮合的蜗杆一。

6.根据权利要求4所述的一种多面翻转式工件支撑台,其特征在于:所述调节件二包括:

齿条,连接板上开设有安装槽,连接板上且位于安装槽内固定安装有齿条,调节壳上开设有与安装槽相连通的连通槽,调节壳上转动安装有转杆,转杆上同轴固接有齿轮二,齿轮二贯穿连通槽且与齿条相啮合,转杆上同轴固接有蜗轮二,调节壳上转动安装有与蜗轮二相啮合的蜗杆二。

7.根据权利要求1所述的一种多面翻转式工件支撑台,其特征在于:两个所述夹持板相互靠近的一侧均开设有V型槽。

8.根据权利要求7所述的一种多面翻转式工件支撑台,其特征在于:所述夹持板上且位于V型槽内固定安装有橡胶垫。
