专利号: 2024210900208
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

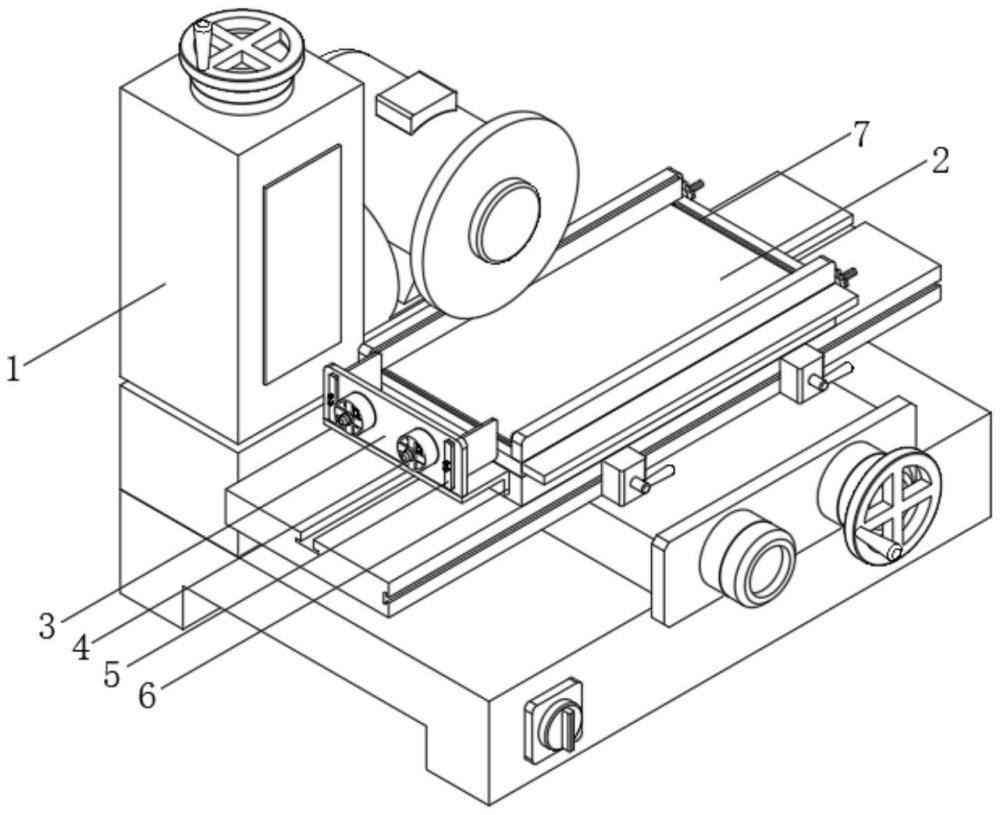

1.一种具有工件固定结构的磨床,包括磨床本体(1),其特征在于:所述磨床本体(1)表面设有工作台(2),所述工作台(2)表面设有夹板(20),所述夹板(20)底部固定连接第一滑块(17),所述夹板(20)底部固定连接第二滑块(18),所述工作台(2)表面开设第一滑槽(7),所述第一滑块(17)和第二滑块(18)镶嵌在第一滑槽(7)内部,所述第一滑块(17)侧面固定连接螺纹杆(19)。

2.根据权利要求1所述的具有工件固定结构的磨床,其特征在于:所述工作台(2)侧面设有支撑架(6),所述支撑架(6)与工作台(2)通过螺栓连接,所述支撑架(6)表面固定连接侧板(3),所述侧板(3)表面设有风扇(4),所述风扇(4)设有两个,所述侧板(3)表面开设插槽(8),所述插槽(8)内部插有导向板(14),所述导向板(14)设有两个。

3.根据权利要求1所述的具有工件固定结构的磨床,其特征在于:所述工作台(2)侧面开设第二滑槽(12),所述螺纹杆(19)插在第二滑槽(12)内部,所述螺纹杆(19)外部套接内螺纹座(11),所述内螺纹座(11)表面固定连接转盘(10)。

4.根据权利要求1所述的具有工件固定结构的磨床,其特征在于:所述夹板(20)表面设有橡胶板(13),所述橡胶板(13)呈矩形。

5.根据权利要求2所述的具有工件固定结构的磨床,其特征在于:所述导向板(14)表面固定连接挡板(5),所述挡板(5)表面固定连接把手(16)。

6.根据权利要求5所述的具有工件固定结构的磨床,其特征在于:所述挡板(5)表面镶嵌金属板(15),所述侧板(3)表面镶嵌磁吸板(9)。
