专利号: 2024210701399
申请人: 北京匡时国际货运代理有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

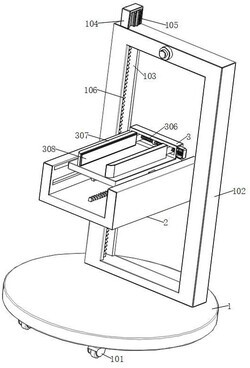

1.一种物流件搬运装置,包括:底座(1)、框架(2)和承重板(3);多个万向轮(101),均固定安装在所述底座(1)一侧表面的四角处;其特征在于,还包括:支撑架(102),固定安装在所述底座(1)远离万向轮(101)的表面上,所述支撑架(102)相对侧内壁均开设有长槽(103),其中一个所述长槽(103)的内壁固定安装有导向杆(107);

安装架一(104),固定安装在所述支撑架(102)远离底座(1)的表面上,所述安装架一(104)的一侧内壁固定安装有驱动电机一(105),所述驱动电机一(105)的输出端表面固定安装有螺纹杆(106),所述螺纹杆(106)活动嵌设在另一个长槽(103)的内壁上;

两个安装块(201),均固定安装在所述框架(2)相对处的表面上,其中一个所述安装块(201)活动套设在导向杆(107)的外表面上,另一个所述安装块(201)螺纹套设在螺纹杆(106)的外表面上,所述框架(2)相对侧的内壁均开设有滑槽(202),所述框架(2)的一侧表面开设有滑轨(203)。

2.根据权利要求1所述的一种物流件搬运装置,其特征在于:所述滑轨(203)的内壁滑动嵌设有移动块(204),所述移动块(204)的一侧表面固定安装有驱动电机二(205),所述驱动电机二(205)的输出端表面固定安装有齿轮(206)。

3.根据权利要求2所述的一种物流件搬运装置,其特征在于:所述框架(2)靠近中心处的内壁固定安装有齿牙一(207),所述齿牙一(207)与齿轮(206)相啮合。

4.根据权利要求1所述的一种物流件搬运装置,其特征在于:所述承重板(3)相对处的外表面固定安装有限位块(301),两个所述限位块(301)滑动嵌设在滑槽(202)的内壁上。

5.根据权利要求4所述的一种物流件搬运装置,其特征在于:所述承重板(3)靠近底座(1)的一侧表面固定安装有齿牙二(302),所述齿牙二(302)与齿轮(206)的外表面相啮合,所述承重板(3)的一侧表面开设有限位槽(303),所述承重板(3)的表面固定安装有安装架二(304)。

6.根据权利要求5所述的一种物流件搬运装置,其特征在于:所述安装架二(304)的内壁固定安装有夹持电机(305),所述夹持电机(305)的输出端表面固定安装有双向丝杆(306)。

7.根据权利要求6所述的一种物流件搬运装置,其特征在于:所述双向丝杆(306)的表面活动嵌设在限位槽(303)的内壁上,所述限位槽(303)相对处外表面螺纹套设有夹持板(307)。

8.根据权利要求7所述的一种物流件搬运装置,其特征在于:两个所述夹持板(307)的表面滑动嵌设在限位槽(303)的内壁上,两个所述夹持板(307)相对侧表面均固定安装有海绵垫(308)。
