专利号: 2024210700536
申请人: 扬州加润消失模科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

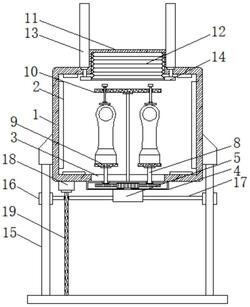

1.一种消失模铸造锤头用烘烤箱,其特征在于:包括箱体(1),箱体(1)的内壁上均匀设有烘干灯(2),箱体(1)底部的中间位置处设有通口(3),箱体(1)的底部设有传动箱(4),且传动箱(4)覆盖在通口(3)的下方,传动箱(4)底部的中间位置处安装有第一电机(5),第一电机(5)的输出端安装有主动齿轮(6),主动齿轮(6)位于传动箱(4)内部的中间位置处,主动齿轮(6)的外侧均匀啮合有从动齿轮(7),且从动齿轮(7)转动安装在传动箱(4)的内部,从动齿轮(7)的顶部皆固定有支杆(8),支杆(8)延伸至箱体(1)的内部,支杆(8)的顶端固定有下网板(9),传动箱(4)内部位于下网板(9)的上方设有压紧机构(10);

箱体(1)顶部的中间位置处设有收纳仓(11),收纳仓(11)的内顶部固定有橡胶伸缩管(12),橡胶伸缩管(12)的底端固定有固定环(14),箱体(1)顶部的外侧竖直安装有电动伸缩杆(13),电动伸缩杆(13)的输出端延伸至箱体(1)的内部,电动伸缩杆(13)的输出端与固定环(14)连接,箱体(1)的底部设有用于控制传动箱(4)的升降机构。

2.根据权利要求1所述的一种消失模铸造锤头用烘烤箱,其特征在于:从动齿轮(7)设有四组,且相邻从动齿轮(7)与传动箱(4)中心的夹角为90°。

3.根据权利要求1所述的一种消失模铸造锤头用烘烤箱,其特征在于:压紧机构(10)包括竖杆(20)、上网板(21)、第二螺杆(22)和压板(23),竖杆(20)竖直固定在传动箱(4)顶部的中间位置处,竖杆(20)的顶端水平固定有上网板(21),上网板(21)的外侧均匀设有第二螺杆(22),第二螺杆(22)位于下网板(9)圆心的正上方,且第二螺杆(22)与上网板(21)螺纹连接,第二螺杆(22)的底部皆转动安装有压板(23)。

4.根据权利要求3所述的一种消失模铸造锤头用烘烤箱,其特征在于:第二螺杆(22)的顶部皆固定有调节块,且调节块的外侧设有防滑纹。

5.根据权利要求4所述的一种消失模铸造锤头用烘烤箱,其特征在于:升降机构包括立柱(15)、套环(16)、连杆(17)、第二电机(18)和第一螺杆(19),立柱(15)均匀竖直固定在箱体(1)的底部,立柱(15)上皆套设有套环(16),且套环(16)沿立柱(15)长度方向滑动,套环(16)的内侧与第一电机(5)的外侧之间安装有连杆(17),箱体(1)底部的一侧安装有第二电机(18),第二电机(18)的输出端安装有第一螺杆(19),且第一螺杆(19)贯穿连杆(17)并与连杆(17)螺纹连接。

6.根据权利要求5所述的一种消失模铸造锤头用烘烤箱,其特征在于:立柱(15)的底端之间固定有支撑板,且支撑板的底部设有防滑垫。
