专利号: 2024210452803
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

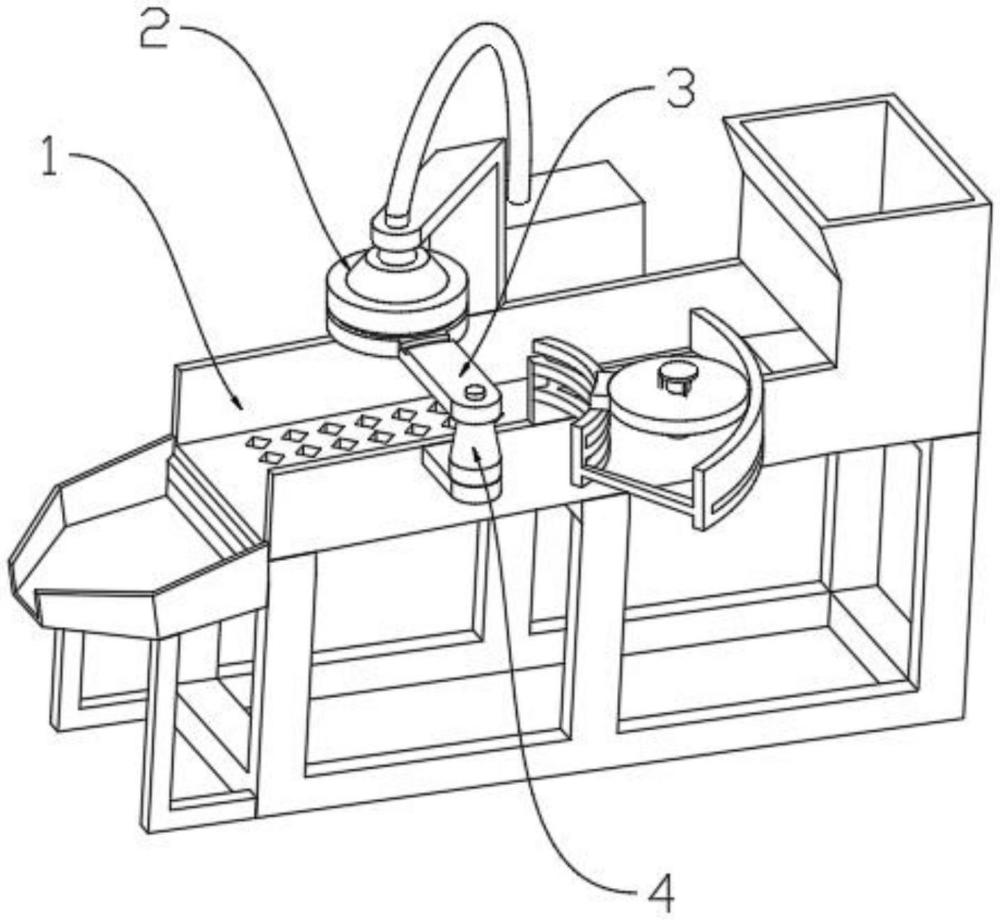

1.一种煤矸石筛分装置,包括筛分装置本体(1)、喷雾降烟尘组件(2),其特征在于,喷雾降烟尘组件(2)具有喷洒水雾的功能,喷洒的水雾用于与筛分装置本体(1)筛分煤矸石过程中产生的烟尘混合;

所述筛分装置本体(1)上安装有用于清除喷雾降烟尘组件(2)喷嘴的清理组件(3),清理组件(3)连接用于位置调换电机(4),位置调换电机(4)用于带动清理组件(3)转动,使清理组件(3)具有至少两种位置形态,其中两种位置形态分别为喷嘴清理状态、喷嘴收缩状态,喷嘴清理状态时,清理组件(3)位于喷嘴的正下方,喷嘴收缩状态时,清理组件(3)位于收纳架(6)内;

所述清理组件(3)包括清理壳体(301),清理壳体(301)通过固定板固定连接位置调换电机(4)的输出轴,清理壳体(301)内转动插接有安装板(302)。

2.根据权利要求1所述的一种煤矸石筛分装置,其特征在于,所述安装板(302)靠近喷嘴的一侧安装有清理刷(304),喷嘴清理状态时,清理刷(304)抵在喷嘴的下端面上,安装板(302)连接用于带动其转动的清理电机(303)。

3.根据权利要求1所述的一种煤矸石筛分装置,其特征在于,所述收纳架(6)内设置有与固定板转动连接的导向槽(601),收纳架(6)上固定安装有以位置调换电机(4)轴线上的一点为圆心的弧形板(602)。

4.根据权利要求3所述的一种煤矸石筛分装置,其特征在于,所述弧形板(602)与固定板上的弧形槽转动连接,喷嘴收缩状态时,清理组件(3)位于毛刷干燥机构(5)的下方。

5.根据权利要求1所述的一种煤矸石筛分装置,其特征在于,所述筛分装置本体(1)上安装有用于烘干清理刷(304)的毛刷干燥机构(5),所述毛刷干燥机构(5)包括水渍擦拭布(501),喷嘴收缩状态时,清理刷(304)抵在水渍擦拭布(501)上。

6.根据权利要求5所述的一种煤矸石筛分装置,其特征在于,所述水渍擦拭布(501)安装在擦拭壳体内,擦拭壳体内安装有用于加热气泵(503)送入空气的加热装置(502),气泵(503)安装在擦拭壳体上。
