专利号: 2024210448935
申请人: 株洲艺家家居用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

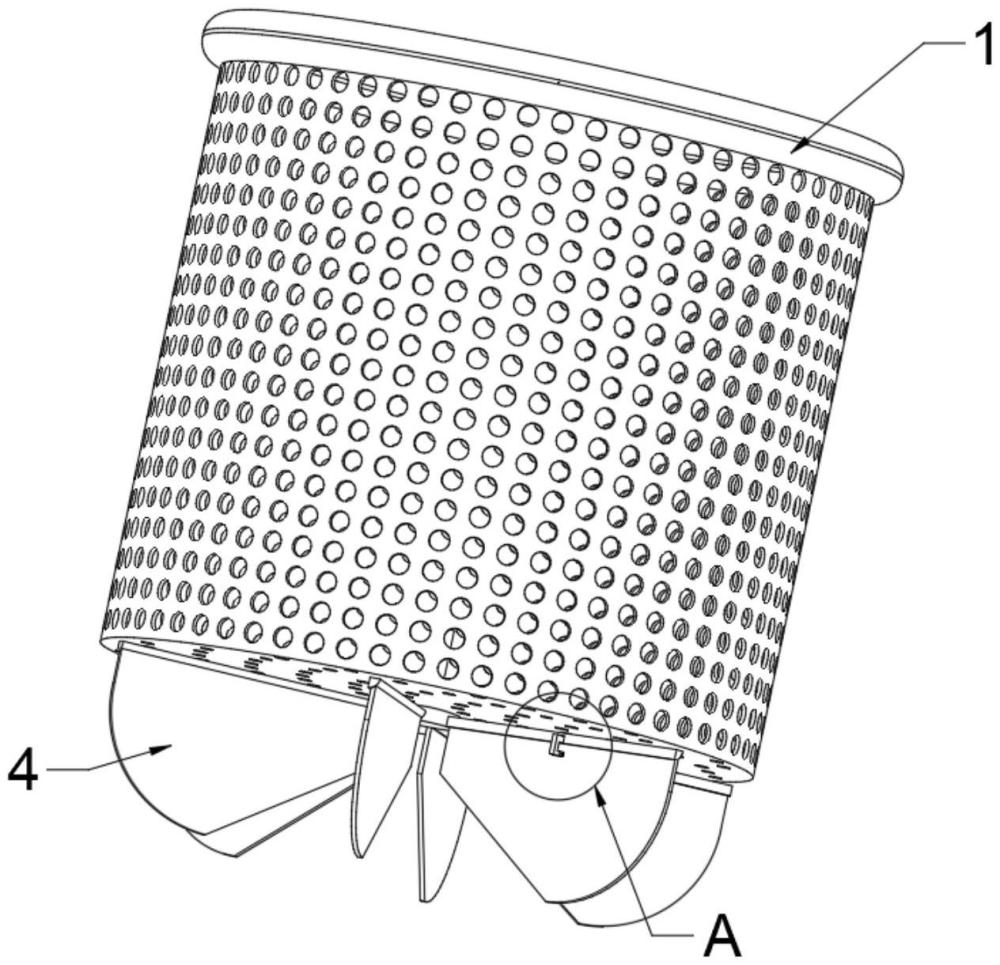

1.一种可阻水的水槽网兜,其特征在于,包括:网兜主体(1)、弧形封堵板(4),网兜主体(1)的底部装设有封堵装置,封堵装置的内部装设有传动装置;

封堵装置包括固定盘(3),固定盘(3)装设在网兜主体(1)的内壁底部,固定盘(3)贯穿网兜主体(1)并延伸至网兜主体(1)的外部,固定盘(3)位于网兜主体(1)外部的一端装设有六个固定杆(9),固定杆(9)的一侧开设有转动槽(10),弧形封堵板(4)的一侧装设有固定块(11),固定块(11)的内部转动配合有U形推动柱(8),U形推动柱(8)的另一端进入固定杆(9)的内部与传动装置固定连接,传动装置装设在固定盘(3)和固定杆(9)的内部。

2.根据权利要求1所述的一种可阻水的水槽网兜,其特征在于,传动装置包括传动杆(2),传动杆(2)延伸至固定盘(3)的内底部转动设置,延伸至固定盘(3)内部所述传动杆(2)的外表面固定连接有驱动锥齿轮(5),固定盘(3)的内部转动配合有六个转动锥齿轮(7),固定杆(9)的内部转动配合有转动杆(6),转动杆(6)与转动锥齿轮(7)固定连接,转动杆(6)与U形推动柱(8)固定连接。

3.根据权利要求2所述的一种可阻水的水槽网兜,其特征在于,所述固定杆(9)与网兜主体(1)的底部面固定连接,所述传动杆(2)与固定盘(3)、固定杆(9)转动连接。

4.根据权利要求1所述的一种可阻水的水槽网兜,其特征在于,弧形封堵板(4)为六分之一的半圆,固定杆(9)远离U形推动柱(8)的一侧面设置为弧面,弧形封堵板(4)与固定杆(9)转动连接。

5.根据权利要求2所述的一种可阻水的水槽网兜,其特征在于,所述驱动锥齿轮(5)位于固定盘(3)内顶部,驱动锥齿轮(5)与转动锥齿轮(7)啮合连接。

6.根据权利要求1所述的一种可阻水的水槽网兜,其特征在于,转动槽(10)贯穿固定杆(9)开设。
