专利号: 2024210432284
申请人: 台州市黄岩子凡模具设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

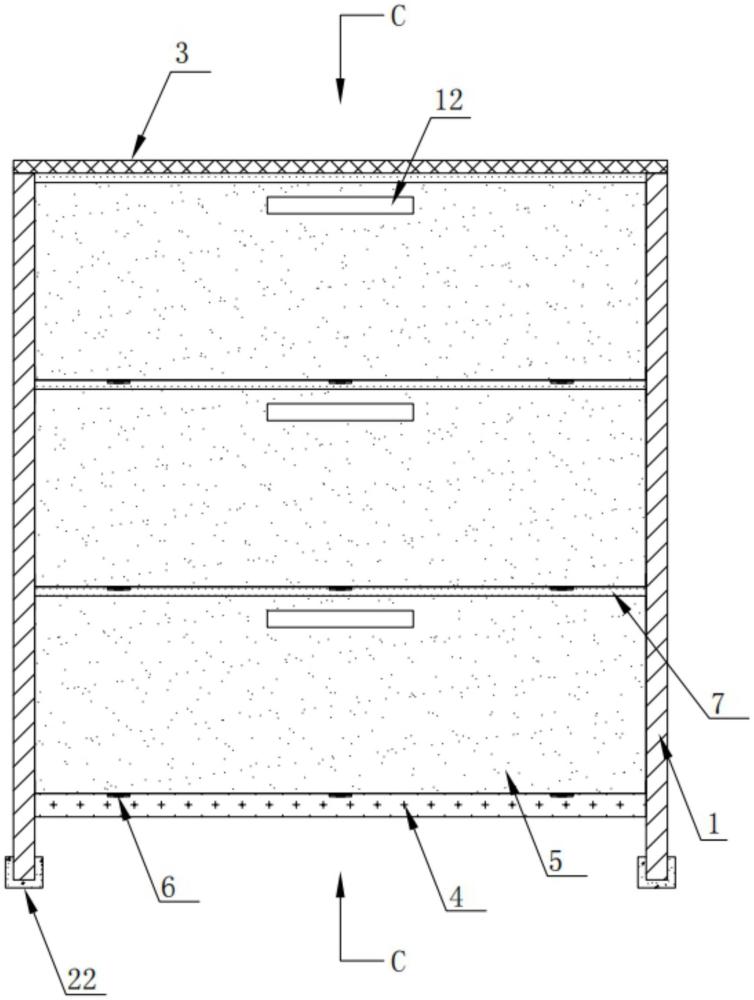

1.一种具有防掉落功能的鞋架,其特征在于,包括:

鞋架主体,所述鞋架主体包括两个用于支撑的侧板、固定在两个侧板背部的背板、固定在两个侧板和背板顶部的顶板以及固定在两个侧板之间的多个支撑板,多个所述支撑板等间距设置,所述支撑板用于放置鞋子;

分别安装在多个支撑板上的多个前门板,用于使支撑板上方的空间封闭来进行防尘以及阻挡鞋子从鞋架主体上掉落。

2.如权利要求1所述的具有防掉落功能的鞋架,其特征在于,所述支撑板的底部通过沉头螺丝固定安装有多个合页,且合页与前门板连接,从而使前门板与支撑板之间通过合页铰接,所述前门板为透明亚克力板材质。

3.如权利要求1所述的具有防掉落功能的鞋架,其特征在于,所述前门板上设置有用于对前门板进行限位的限位机构,所述限位机构包括:固定安装在对应支撑板和/或顶板底部的安装座,所述安装座为长条形,且长度为两个侧板之间的距离,所述安装座底部设置有缺口;

固定安装在所述缺口侧壁上的磁铁块;

固定安装在所述前门板一侧的固定座,所述固定座靠近磁铁块的一侧固定安装有铁片,所述铁片与磁铁块相接触,通过磁铁块吸住铁片以使前门板。

4.如权利要求1所述的具有防掉落功能的鞋架,其特征在于,所述前门板上开设有开关槽,用于用户使用手指扣住开关槽将前门板打开。

5.如权利要求3所述的具有防掉落功能的鞋架,其特征在于,所述安装座上设置有用于固定前门板的固定机构,所述固定机构包括:固定安装在所述安装座底部开设的安装槽内的固定块,所述固定块上开设有滑孔;

滑动安装在所述固定块滑孔内壁上的滑杆,所述滑杆的顶端固定安装有挡块,且所述滑杆上滑动套设有弹簧;

固定安装在所述滑杆底端的销块,所述销块与所述固定座顶部开设的销槽相适配。

6.如权利要求3所述的具有防掉落功能的鞋架,其特征在于,所述安装座上还设有触发机构,用于在鞋架主体向正前面倾倒时使销块移动至销槽内,从而将前门板固定,所述触发机构包括:开设在所述安装座上的通道槽,所述通道槽与安装槽相连通;设置与所述通道槽内的钢珠;

固定安装在所述安装座上的封堵块,用于将钢珠限制在通道槽内。

7.如权利要求1所述的具有防掉落功能的鞋架,其特征在于,所述侧板的底部设置有两个对称设置的支撑垫,切均为U型,所述支撑垫为橡胶材质。
