专利号: 2024210340865
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

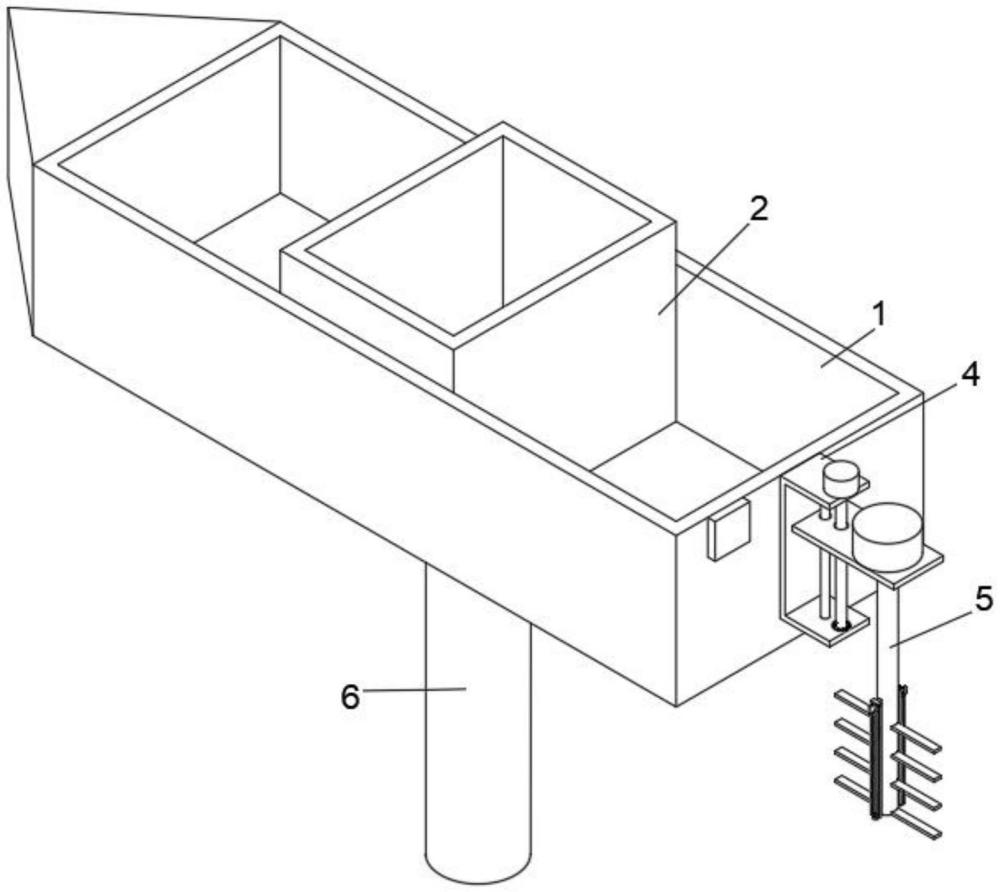

1.一种水利工程用河道污水吸沙船,其特征在于,包括:

船体(1),所述船体(1)的内部底面固定安装有收集盒(2),所述船体(1)的一侧设置有搅动柱(5);

切断组件,所述切断组件设置在所述搅动柱(5)的外圆壁面,用于切断缠绕在所述搅动柱(5)上的水草,所述切断组件包括:两个连接板(13),两个所述连接板(13)均固定安装在所述搅动柱(5)的外圆壁面,所述连接板(13)的一侧固定安装有安装盒(14),所述安装盒(14)的内部活动套接有支撑块(23),所述支撑块(23)的一侧固定安装有切割刀(22),所述安装盒(14)的两侧均开设有限制孔(24),所述支撑块(23)的两侧均固定安装有限制块(25),所述限制块(25)与所述限制孔(24)活动套接,所述支撑块(23)的顶面固定安装有两个安装块(28),所述安装盒(14)的顶面开设有两个放置孔(31),所述安装块(28)与所述放置孔(31)活动套接,所述安装盒(14)的顶面固定安装有固定框(26),所述固定框(26)的内部固定安装有安装柱(9),所述固定框(26)的内部活动套接有两个放置板(27),所述放置板(27)的一侧开设有圆形通孔,所述圆形通孔的内圆壁面与所述安装柱(9)的外圆壁面活动套接,所述安装柱(9)的外圆壁面活动套接有弹簧(32),所述弹簧(32)的两端分别与两个所述放置板(27)相互靠近的两侧固定连接,所述放置板(27)的一侧固定安装有限制柱(29),所述安装块(28)的一侧开设有限制槽(30),所述限制柱(29)的外圆壁面与所述限制槽(30)的内圆壁面活动套接,所述支撑块(23)的底面固定安装有拉杆(3),所述安装盒(14)的内部底面开设有连接孔(7),所述拉杆(3)的外圆壁面与所述连接孔(7)的内圆壁面活动套接。

2.根据权利要求1所述的一种水利工程用河道污水吸沙船,其特征在于:所述船体(1)的一侧设置有活动板(12),所述活动板(12)的顶面固定安装有第二驱动电机(10),所述活动板(12)的顶面开设有旋转孔(11),所述第二驱动电机(10)的驱动轴的外圆壁面与所述旋转孔(11)的内圆壁面活动套接,所述第二驱动电机(10)的驱动轴的底面与所述搅动柱(5)的顶面固定连接,所述船体(1)的一侧固定安装有PLC控制器,所述第二驱动电机(10)与所述PLC控制器电性连接。

3.根据权利要求2所述的一种水利工程用河道污水吸沙船,其特征在于:所述船体(1)的一侧固定安装有支撑架(4),所述支撑架(4)的顶面固定安装有第一驱动电机(8),所述支撑架(4)的顶面开设有圆形通孔,所述第一驱动电机(8)的驱动轴的外圆壁面与所述圆形通孔的内圆壁面活动套接,所述第一驱动电机(8)的驱动轴的一端固定安装有丝杆(17),所述活动板(12)的顶面开设有螺纹孔(18),所述丝杆(17)的外圆壁面与所述螺纹孔(18)的内圆壁面螺纹连接。

4.根据权利要求3所述的一种水利工程用河道污水吸沙船,其特征在于:所述支撑架(4)的内部固定安装有限制杆(19),所述活动板(12)的顶面开设有圆形通孔,所述限制杆(19)的外圆壁面与所述圆形通孔的内圆壁面活动套接。

5.根据权利要求4所述的一种水利工程用河道污水吸沙船,其特征在于:所述支撑架(4)的内部底面开设有固定槽(15),所述固定槽(15)的内圆壁面固定套接有轴承(16),所述轴承(16)内圈的内圆壁面与所述丝杆(17)的外圆壁面活动套接。

6.根据权利要求2所述的一种水利工程用河道污水吸沙船,其特征在于:所述收集盒(2)的底面与所述船体(1)的底面均开设有圆形通孔,所述圆形通孔的内圆壁面固定套接有进沙管(6),所述进沙管(6)的内圆壁面固定套接有抽沙泵(20),所述抽沙泵(20)与所述PLC控制器电性连接。

7.根据权利要求6所述的一种水利工程用河道污水吸沙船,其特征在于:所述进沙管(6)的内圆壁面固定套接有滤网(21)。
