专利号: 2024210332248
申请人: 佛山市统杰鞋业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

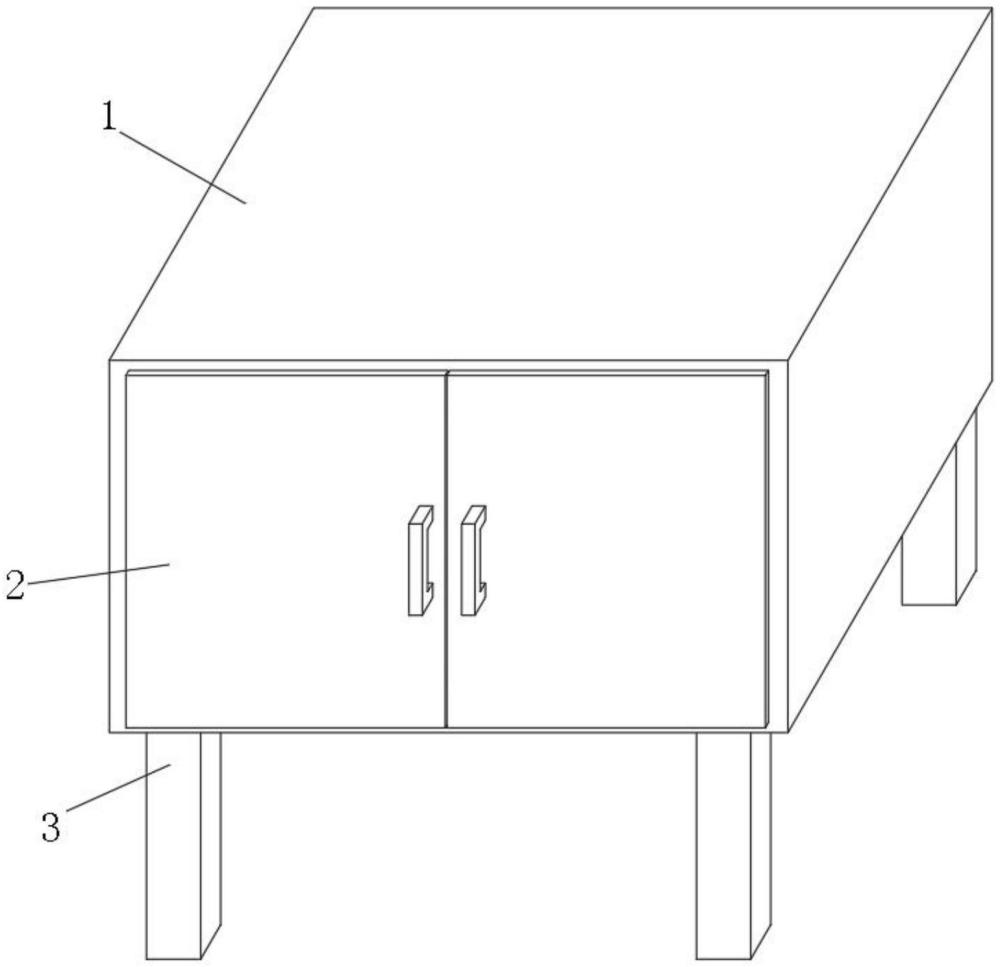

1.一种用于鞋垫裁切的高效切割装置,包括:箱体(1)、防护门(2)、支撑柱(3)、液压箱(4)、伸缩杆(5)、切割刀具(6)、安装座(7)、驱动电机(8)、转轴(9)、滑块(10)、操作台(11)、连接环(12)、皮带轮(13)、清洁杆(14)、滑槽(15)、复位弹簧(16)、连接块(17)、夹持板(18),其特征在于:所述箱体(1)的正端固定安装有防护门(2),所述箱体(1)的底端固定安装有支撑柱(3),所述箱体(1)的内部固定安装有液压箱(4),所述液压箱(4)的下端固定安装有伸缩杆(5),所述伸缩杆(5)的下端固定安装有切割刀具(6),所述箱体(1)的内部固定安装有安装座(7),所述安装座(7)的一端固定安装有驱动电机(8),所述驱动电机(8)的一端固定安装有转轴(9),所述转轴(9)的外壁滑动连接有滑块(10),所述箱体(1)的固定安装有操作台(11),所述转轴(9)的外壁固定安装有连接环(12),所述连接环(12)的外壁固定安装有皮带轮(13),所述滑块(10)的一端固定安装有清洁杆(14),所述操作台(11)的内部设置有滑槽(15),所述滑槽(15)的固定安装有复位弹簧(16),所述复位弹簧(16)的上端固定安装有连接块(17),所述连接块(17)的一端固定安装有夹持板(18)。

2.根据权利要求1所述的一种用于鞋垫裁切的高效切割装置,其特征在于:所述防护门(2)的数量设置为两组,且设置在箱体(1)的正端,所述支撑柱(3)的数量设置为四组,且设置在箱体(1)的底端。

3.根据权利要求1所述的一种用于鞋垫裁切的高效切割装置,其特征在于:所述伸缩杆(5)的数量设置为两组,且设置在液压箱(4)和切割刀具(6)的中间,所述安装座(7)的数量设置为两组,且设置在箱体(1)内部的一端。

4.根据权利要求1所述的一种用于鞋垫裁切的高效切割装置,其特征在于:所述转轴(9)的数量设置为两组,且设置在安装座(7)的内部,所述滑块(10)的数量设置为两组,且设置在转轴(9)的外壁。

5.根据权利要求1所述的一种用于鞋垫裁切的高效切割装置,其特征在于:所述连接环(12)的数量设置为两组,且设置在转轴(9)的外壁,所述皮带轮(13)的尺寸小于箱体(1)的尺寸,且设置在两组连接环(12)外壁,所述清洁杆(14)的数量设置为两组,且与滑块(10)相互连接。

6.根据权利要求1所述的一种用于鞋垫裁切的高效切割装置,其特征在于:所述滑槽(15)的数量设置为两组,且设置在操作台(11)上端的内部,所述复位弹簧(16)的数量设置为两组,且设置在滑槽(15),所述连接块(17)的数量设置为两组,且设置在复位弹簧(16)的上端,所述夹持板(18)的数量设置为两组,且与连接块(17)相互连接。
