专利号: 2024210252794
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

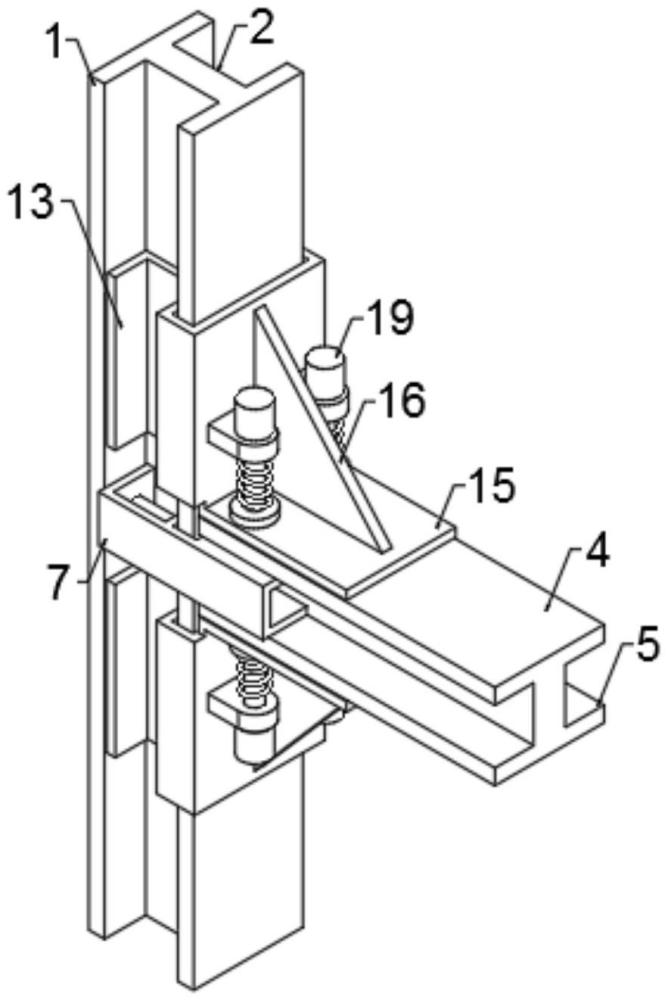

1.一种钢结构对接衔接处加强构件,包括竖梁(1)、凹槽一(2)、横梁(4)和凹槽二(5),其特征在于,所述凹槽一(2)处与套块(13)的外壁滑动连接,所述套块(13)上固定连接有与竖梁(1)的外壁滑动连接的弯板(14),所述弯板(14)上固定连接有固定板(15),且弯板(14)与固定板(15)之间固定有加强筋(16),所述弯板(14)上固定连接有侧块(17),所述侧块(17)上滑动连接有圆杆(18),所述圆杆(18)与固定板(15)上开设的对应孔(22)通过螺纹连接,所述横梁(4)上开设有圆孔(6),所述圆杆(18)与圆孔(6)通过螺纹连接,所述套块(13)与配合件配合,增加竖梁(1)与横梁(4)之间的稳定性。

2.根据权利要求1所述的一种钢结构对接衔接处加强构件,其特征在于,所述配合件包括与凹槽一(2)滑动连接的U形板(7),所述U形板(7)上固定连接有与凹槽二(5)滑动连接的连接板(11),所述U形板(7)上开设有横孔一(8)和横孔二(9),所述竖梁(1)上开设有螺孔(3),所述螺孔(3)、横孔一(8)和横孔二(9)通过螺纹连接有螺杆(10),所述连接板(11)上开设有卡孔(12),且卡孔(12)与圆杆(18)通过螺纹连接。

3.根据权利要求1所述的一种钢结构对接衔接处加强构件,其特征在于,所述圆杆(18)的端部固定连接有端块(19)。

4.根据权利要求3所述的一种钢结构对接衔接处加强构件,其特征在于,所述圆杆(18)上固定连接有圆盘(20),且圆盘(20)与固定板(15)抵接,端块(19)与侧块(17)的上表面抵接。

5.根据权利要求1所述的一种钢结构对接衔接处加强构件,其特征在于,所述圆杆(18)上套设有弹簧(21)。

6.根据权利要求5所述的一种钢结构对接衔接处加强构件,其特征在于,所述弹簧(21)的一端与侧块(17)的下表面固定连接,另一端与圆盘(20)抵接。
