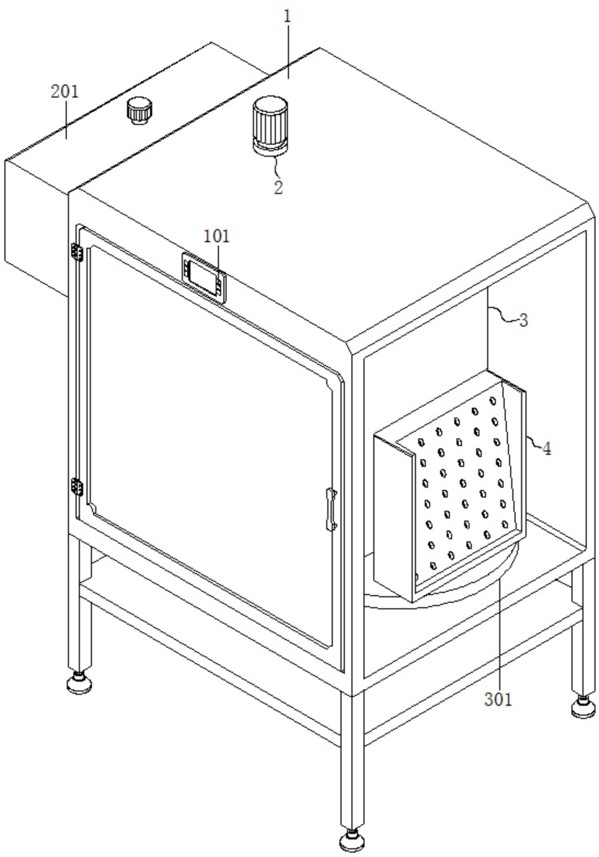

1.一种PCB电路板立式喷涂装置，包括喷涂箱（1），其特征在于：所述喷涂箱（1）的表面安装有控制排键（101），所述喷涂箱（1）的表面设置有喷涂机构（2），所述喷涂机构（2）由涂料箱（201）、喷头（202）和直线模组（203）组成，所述喷涂箱（1）的内部设置有双工位机构（3），所述双工位机构（3）的内部设置有旋转组件（301）和环型槽（302），所述喷涂箱（1）的内部设置有吸附固定机构（4），所述吸附固定机构（4）由吸附固定部件（401）和放置座（402）组成，所述喷涂箱（1）的底部设置有余料收集机构（5），所述余料收集机构（5）由过滤网（501）、收集组件（502）和固定框（503）组成。

2.根据权利要求1所述的一种PCB电路板立式喷涂装置，其特征在于：所述喷涂箱（1）一侧的顶部位置处固定有涂料箱（201），所述喷涂箱（1）内部的一侧安装有直线模组（203），所述直线模组（203）通过控制排键（101）进行控制，所述直线模组（203）的表面安装有喷头（202），所述喷头（202）的输入端与控制排键（101）的输出端电性连接，所述喷头（202）的一端通过软管与喷头（202）相连通。

3.根据权利要求1所述的一种PCB电路板立式喷涂装置，其特征在于：所述喷涂箱（1）底部位置处的内壁开设有环型槽（302），所述喷涂箱（1）内部的底部位置处设置有旋转组件（301）。

4.根据权利要求3所述的一种PCB电路板立式喷涂装置，其特征在于：所述旋转组件（301）的内部包括有挡板（3011）、驱动电机（3012）、转盘（3013）、主动齿轮（3014）和从动齿轮（3015），所述喷涂箱（1）的底部安装有驱动电机（3012），所述驱动电机（3012）的输入端与控制排键（101）的输出端电性连接，所述驱动电机（3012）的输出端通过联轴器固定有转轴，所述转轴的一端固定有主动齿轮（3014），所述喷涂箱（1）内部的底部位置处转动连接有从动齿轮（3015），所述从动齿轮（3015）与主动齿轮（3014）相互啮合。

5.根据权利要求4所述的一种PCB电路板立式喷涂装置，其特征在于：所述喷涂箱（1）的内部设置有挡板（3011），所述挡板（3011）的底部固定有转盘（3013），所述转盘（3013）与环型槽（302）相互转动配合，所述转盘（3013）的中心位置处与从动齿轮（3015）的一端相固定连接。

6.根据权利要求1所述的一种PCB电路板立式喷涂装置，其特征在于：所述放置座（402）分别固定在转盘（3013）表面的两侧，所述放置座（402）的表面设置有吸附固定部件（401）。

7.根据权利要求6所述的一种PCB电路板立式喷涂装置，其特征在于：所述吸附固定部件（401）的内部包含有放置槽（4011）、活塞板（4012）、负压腔体（4013）和吸附孔（4014），所述放置座（402）的表面开设有放置槽（4011），所述放置槽（4011）的一侧为倾斜结构。

8.根据权利要求7所述的一种PCB电路板立式喷涂装置，其特征在于：所述放置座（402）的内部开设有负压腔体（4013），所述负压腔体（4013）的内部设置有活塞板（4012），所述活塞板（4012）与负压腔体（4013）相互滑动配合，所述放置槽（4011）的内壁皆开设有吸附孔（4014），所述吸附孔（4014）与负压腔体（4013）相连通。

9.根据权利要求8所述的一种PCB电路板立式喷涂装置，其特征在于：所述喷涂箱（1）内部的底部位置处固定有固定框（503），所述固定框（503）位于喷头（202）的下方，所述固定框（503）的内部镶嵌有过滤网（501），所述喷涂箱（1）的底部设置有收集组件（502），所述收集组件（502）与固定框（503）相连通。

10.根据权利要求9所述的一种PCB电路板立式喷涂装置，其特征在于：所述收集组件（502）的内部设置有收集框（5021）、控制阀（5022）和排料管（5023），所述喷涂箱（1）的底部固定有收集框（5021），所述收集框（5021）与固定框（503）相连通，所述收集框（5021）的结构为倾斜结构，所述收集框（5021）的一端固定有排料管（5023），所述排料管（5023）的表面安装有控制阀（5022）。
