专利号: 2024210195005
申请人: 河南夏之艺园林绿化工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

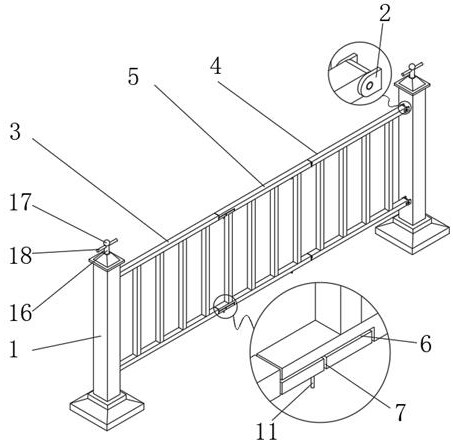

1.一种便于收纳的市政工程用护栏,其特征在于:包括两个立柱(1),两个所述立柱(1)之间设置有收纳组件;

所述收纳组件包括有左护栏(3),所述左护栏(3)设置在靠近左侧的立柱(1)的右侧,所述左护栏(3)的背面通过合页安装有中护栏(5),所述中护栏(5)的正面通过合页安装有右护栏(4),所述右护栏(4)设置在靠近右侧的立柱(1)的左侧,所述中护栏(5)的正面和背面分别开设有两个横槽(6),且两个横槽(6)分别位于靠近中护栏(5)顶部和底部的位置,所述中护栏(5)的顶壁内侧和底壁内侧分别开设有两组竖孔(7),每组有两个竖孔(7),且竖孔(7)与对应的横槽(6)相通,所述中护栏(5)的内侧贯穿放置有四个方杆(8)。

2.根据权利要求1所述的一种便于收纳的市政工程用护栏,其特征在于:所述左护栏(3)背面的合页有两个,两个合页分别位于靠近左护栏(3)顶部和底部的位置,中护栏(5)正面的两个合页分别位于靠近中护栏(5)顶部和底部的位置。

3.根据权利要求1所述的一种便于收纳的市政工程用护栏,其特征在于:所述方杆(8)的一侧通过轴承贯穿安装有支杆(9),支杆(9)的一端安装有转板(10),转板(10)的底部安装有细杆(11)。

4.根据权利要求3所述的一种便于收纳的市政工程用护栏,其特征在于:所述细杆(11)贯穿放置在竖孔(7)的内侧。

5.根据权利要求1所述的一种便于收纳的市政工程用护栏,其特征在于:所述立柱(1)的内部设置有转变组件,转变组件用于变换立柱(1)的所处状态,转变组件包括有固板(2),两组所述固板(2)分别安装在两个立柱(1)彼此靠近的一侧,每组有两个固板(2),且固板(2)分别装套在左护栏(3)和右护栏(4)的正面和背面。

6.根据权利要求5所述的一种便于收纳的市政工程用护栏,其特征在于:所述立柱(1)的底部开设有活动槽(12),活动槽(12)的顶壁内侧开设有柱槽(13),柱槽(13)的内侧开设有螺纹槽(14)。

7.根据权利要求6所述的一种便于收纳的市政工程用护栏,其特征在于:所述螺纹槽(14)的内侧螺纹安装有螺纹板(15),螺纹板(15)的顶部安装有转杆(16),转杆(16)贯穿放置在柱槽(13)内侧靠近顶部的位置,转杆(16)的顶部安装有装饰球(17),转杆(16)的两侧安装有抓杆(18),螺纹板(15)的底部安装有转轴(19),且转轴(19)贯穿放置在柱槽(13)内侧靠近底部的位置,转轴(19)的一端安装有圆板(20),且圆板(20)位于活动槽(12)的内侧,圆板(20)的底部安装有万向轮(21)。
