专利号: 2024210106853
申请人: 山东恂济新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

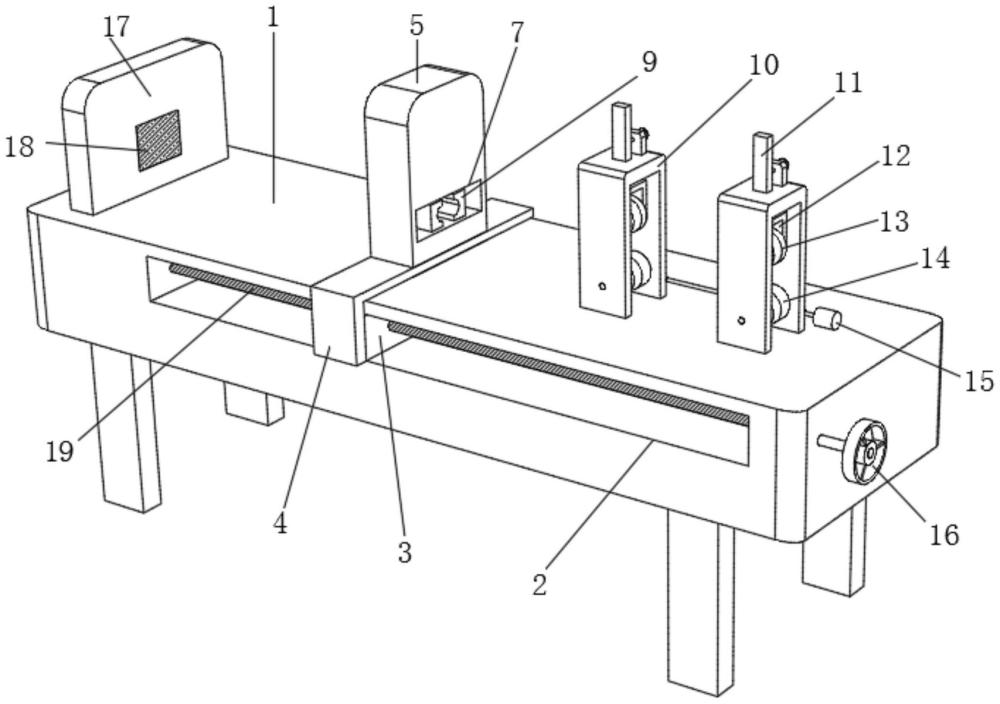

1.一种建筑施工用钢筋加工装置,包括加工台(1),其特征在于:所述加工台(1)的上表面固定连接有固定板(17);

其中,加工台(1)的前侧表面开设有定位槽(2);

其中,定位槽(2)内滑动连接有第一螺纹杆(19);

其中,加工台(1)的上表面固定连接有多个第一安装架(10);

其中,第一安装架(10)呈n字形状;

其中,第一安装架(10)上设置有传输机构;

其中,加工台(1)上设置有切割机构;

其中,切割机构包括滑动块(4),滑动块(4)呈L字形状,其中,第一螺纹杆(19)的外表面螺纹套设有支撑块(3);

其中,滑动块(4)的竖板与支撑块(3)的前侧表面固定连接;

其中,滑动块(4)的横板与加工台(1)的上表面滑动连接;

其中,第一螺纹杆(19)的右端转动贯穿出加工台(1)的右侧表面;

其中,滑动块(4)的上表面固定连接有安装块(5);

其中,安装块(5)的左侧表面开设有延伸出其右侧表面的安装槽(7)。

2.根据权利要求1所述的一种建筑施工用钢筋加工装置,其特征在于:所述传输机构包括转动杆(25),转动杆(25)转动连接在第一安装架(10)的两个竖块之间;

其中,转动杆(25)的外表面固定套设有第一转动辊(13);

其中,第一安装架(10)的横块的上表面开设有延伸出其下表面的滑动槽;

其中,滑动槽内滑动连接有竖直块(11);

其中,竖直块(11)的下表面固定连接有呈倒置的U字形状的第二安装架(12)。

3.根据权利要求2所述的一种建筑施工用钢筋加工装置,其特征在于:所述第二安装架(12)的两个竖块之间转动连接有第二转动辊(14);

其中,转动杆(25)的后端转动贯穿出第一安装架(10)的后侧表面;

其中,转动杆(25)的后端固定连接有蜗轮(23);

其中,加工台(1)的上表面固定连接有电机(15)。

4.根据权利要求3所述的一种建筑施工用钢筋加工装置,其特征在于:所述电机(15)的转动输出固定连接有蜗杆(24);

其中,蜗杆(24)与蜗轮(23)啮合连接;

其中,竖直块(11)的上表面通过滑动槽延伸出第一安装架(10)的上表面;

其中,第一安装架(10)的上表面固定连接有限制块(21)。

5.根据权利要求4所述的一种建筑施工用钢筋加工装置,其特征在于:所述第一转动辊(13)和第二转动辊(14)上均开设有限制环槽(26),两个限制环槽(26)相互适配;

其中,限制块(21)上螺纹套设有第二螺纹杆(22);

其中,竖直块(11)的后侧表面开设有两个固定孔(20);

其中,第二螺纹杆(22)滑动连接进固定孔(20)内。

6.根据权利要求1所述的一种建筑施工用钢筋加工装置,其特征在于:所述安装槽(7)的前后两侧内壁均固定连接有电推杆(8);

其中,安装槽(7)内滑动连接有两个固定块(9);

两个固定块(9)与两个电推杆(8)固定连接;

其中,安装块(5)的左侧表面设置有切割设备(6);

其中,固定板(17)的右侧表面设置有限位传感器(18);

其中,第一螺纹杆(19)的右端固定连接有把手(16)。
