专利号: 2024210059960
申请人: 龙岩市岩兴机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

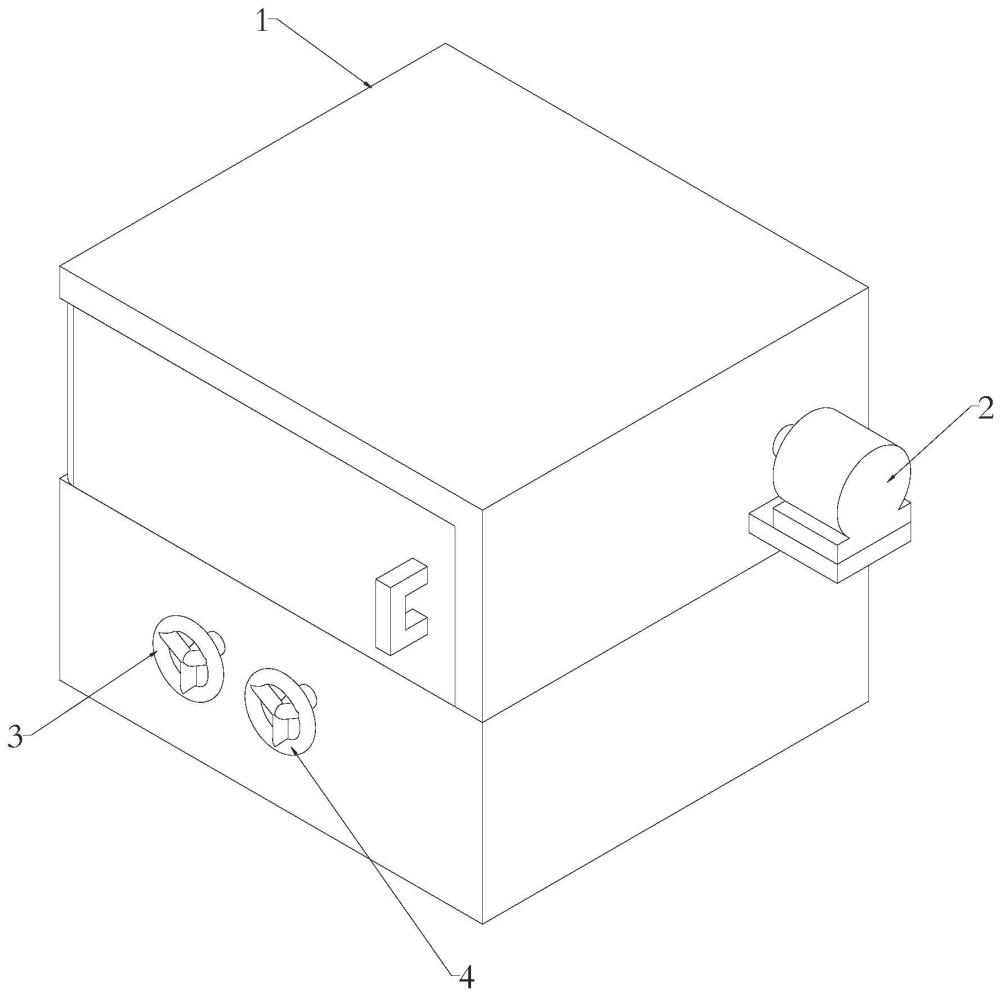

1.一种金属铸件生产用打磨装置,包括基座(1),其特征在于:所述基座(1)包括底座(101)、外壳(102)、防护门(103)和固定板(104),所述底座(101)的顶部与外壳(102)的底部固定连接,且底座(101)的顶部开设有下连接孔,所述外壳(102)的内壁开设有上连接孔,且上连接孔的内壁与防护门(103)顶部的外壁转动连接,所述防护门(103)底部的外壁与下转动孔的内壁转动连接,且外壳(102)的正面与固定板(104)的背面固定连接,所述底座(101)内壁的一侧分别开设有转动孔一和转动孔二,且底座(101)内壁的正面和背面均开设有滑动槽,所述外壳(102)的内壁开设有驱动孔,所述基座(1)的顶部与打磨件(2)的底部固定连接,所述基座(1)的内壁与滑动件(3)的外壁滑动连接,所述滑动件(3)包括转动环一(301)、螺纹杆(302)、移动块(303)和滑动板(304),所述转动环一(301)的一侧与螺纹杆(302)的一端固定连接,且螺纹杆(302)的另一端贯穿底座(101)的一侧并延伸至内部,所述螺纹杆(302)位于底座(101)内部一端的外壁与转动孔一的内壁转动连接,且移动块(303)的内壁开设有螺纹孔,所述螺纹孔的内壁与螺纹杆(302)位于底座(101)内部的外壁螺纹连接,且移动块(303)的顶部与滑动板(304)的底部固定连接,所述滑动板(304)的正面和背面均设置有滑动块,且滑动块的内壁与滑动槽的内壁滑动连接,所述滑动板(304)的内壁开设有推动槽,所述滑动件(3)的底部与传动件(4)的顶部固定连接,所述传动件(4)的外壁与推动件(5)的外壁啮合连接;

所述基座(1)的内壁与传动件(4)的外壁转动连接,所述传动件(4)由转动环二(401)、滑动杆(402)、齿轮(403)和传动叉(404)组成,所述转动环二(401)的一侧与滑动杆(402)的一端固定连接,且滑动杆(402)的另一端贯穿底座(101)的一侧并延伸至内部,所述滑动杆(402)位于底座(101)内部一端的外壁与转动孔二的内壁转动连接,且滑动杆(402)位于底座(101)内部的外壁与齿轮(403)的内壁滑动连接,所述滑动杆(402)位于底座(101)内部的外壁开设有卡槽,且齿轮(403)的内壁设置有卡块,所述卡块的外壁卡槽的内壁滑动连接,且齿轮(403)的外壁与传动叉(404)的内壁活动抵接,所述传动叉(404)的内壁开设有活动孔,活动孔的内壁与滑动杆(402)位于底座(101)内部的外壁活动抵接,且传动叉(404)的顶部与滑动板(304)的底部固定连接,所述滑动件(3)的内壁与推动件(5)的外壁滑动连接。

2.根据权利要求1所述的一种金属铸件生产用打磨装置,其特征在于:所述打磨件(2)由驱动电机(201)、驱动轴(202)和打磨滚筒(203)组成,所述驱动电机(201)的底部通过螺栓与固定板(104)的顶部固定连接,且驱动电机(201)的输出端通过联轴器与驱动轴(202)正面的一端固定连接,所述驱动轴(202)背面的一端贯穿外壳(102)的正面并延伸到内部,且驱动轴(202)位于外壳(102)内部一端的外壁与驱动孔的内壁转动连接,所述驱动轴(202)位于外壳(102)内部的外壁与打磨滚筒(203)的内壁固定套接。

3.根据权利要求1所述的一种金属铸件生产用打磨装置,其特征在于:所述推动件(5)包括推动板(501)、推动柱(502)和齿条(503),所述推动板(501)的底部与滑动板(304)的顶部活动抵接,且推动板(501)的底部与推动柱(502)的顶部固定连接,推动柱(502)的外壁与推动槽的内壁滑动连接,且推动柱(502)的正面开设有固定槽,所述固定槽的内壁与齿条(503)背面的外壁固定连接,且齿条(503)正面的外壁与齿轮(403)的外壁啮合连接。
