专利号: 2024209970197
申请人: 浙江奥通铝轮有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

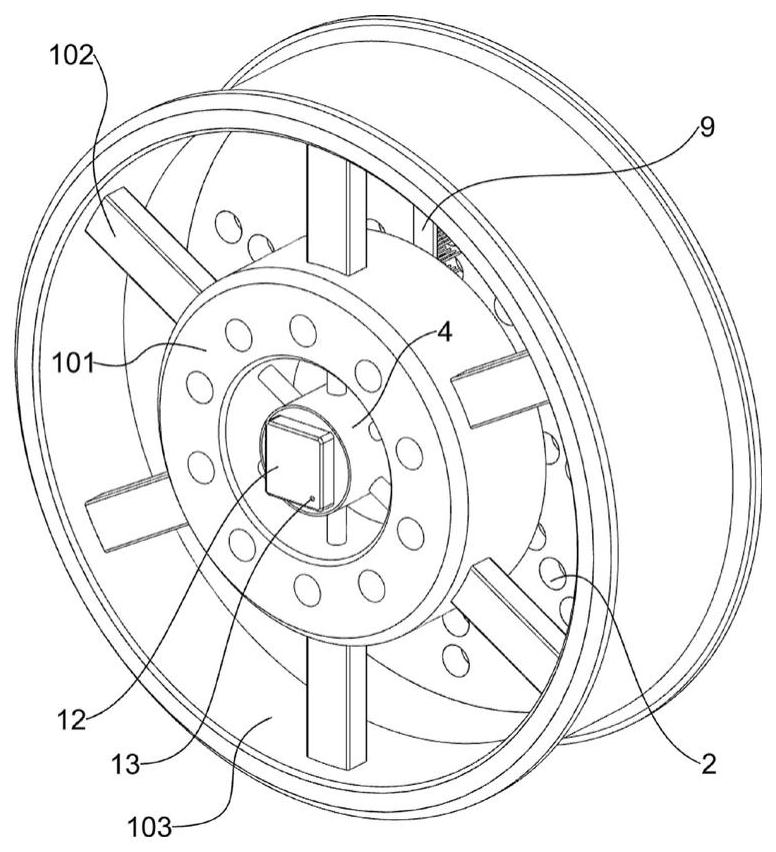

1.一种具有散热效果的轮毂,包括有轮环(101)、轮辐(102)和轮辋(103),轮毂由轮环(101)、轮辐(102)、轮辋(103)组成,轮环(101)外侧均匀间隔连接有轮辐(102),轮辐(102)的外端之间连接有轮辋(103),其特征在于,还包括有冷却模组(3)、储液槽(4)、连通管(401)和驱动机构,轮环(101)、轮辐(102)、轮辋(103)内均开设有腔体,且轮环(101)上的腔体通过轮辐(102)上的腔体与轮辋(103)上的腔体连通,轮环(101)中部连接有储液槽(4),储液槽(4)的外侧均匀间隔的连接有连通管(401),连通管(401)外端与轮环(101)连接,通过连通管(401)将轮环(101)上的腔体与储液槽(4)连通,储液槽(4)、连通管(401)及各腔体内均注有导热油,储液槽(4)上安装有冷却模组(3),轮环(101)中部安装有驱动机构,驱动机构驱动储液槽(4)内的导热油流动。

2.根据权利要求1所述的一种具有散热效果的轮毂,其特征在于:驱动机构包括有电机(5)、第一转轴(6)和涡轮(7),轮环(101)上安装有电机(5),储液槽(4)与轮环(101)之间转动式连接有第一转轴(6),电机(5)的输出轴与第一转轴(6)连接,第一转轴(6)上连接有涡轮(7),涡轮(7)位于储液槽(4)内。

3.根据权利要求1所述的一种具有散热效果的轮毂,其特征在于:还包括有保护罩(2),轮辋(103)上连接有保护罩(2),保护罩(2)上设置有通孔。

4.根据权利要求2所述的一种具有散热效果的轮毂,其特征在于:还包括有第二转轴(8)和毛刷(9),保护罩(2)的中部转动连接有第二转轴(8),第二转轴(8)上连接有毛刷(9),毛刷(9)与保护罩(2)一侧接触,电机(5)为双轴电机,电机(5)的另一输出轴与第二转轴(8)连接。

5.根据权利要求4所述的一种具有散热效果的轮毂,其特征在于:还包括有刮板(10),第二转轴(8)上连接有刮板(10),刮板(10)与保护罩(2)另一侧接触。

6.根据权利要求5所述的一种具有散热效果的轮毂,其特征在于:还包括有胶条(11),刮板(10)上连接有胶条(11)。

7.根据权利要求1所述的一种具有散热效果的轮毂,其特征在于:还包括有防护外壳(12),储液槽(4)上连接有防护外壳(12),冷却模组(3)位于防护外壳(12)内。

8.根据权利要求7所述的一种具有散热效果的轮毂,其特征在于:防护外壳(12)上开设有排气孔(13)。
