专利号: 2024209948085
申请人: 淄博耀森水利工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

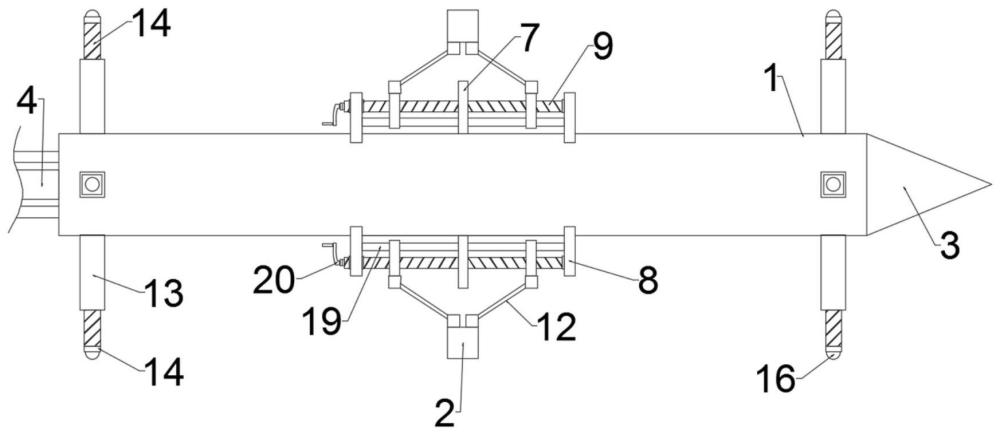

1.一种管道清淤钻杆,包括钻杆本体(1)和两个刮板(2),其特征在于,所述钻杆本体(1)的一端固定设置有钻头(3),所述钻杆本体(1)的另一端固定设置有驱动杆(4),所述钻杆本体(1)的内壁固定设置有水管(5),所述钻杆本体(1)的侧壁固定套接有两个导管(6),每个所述导管(6)的一端均固定套接于水管(5)的侧壁,两个所述刮板(2)分别设置于钻杆本体(1)的两侧,每个所述刮板(2)的两侧均设置冲洗管(7),每个所述冲洗管(7)的一端均贯穿至水管(5)的内部并与水管(5)固定连接,每个所述冲洗管(7)的另一端均与对应刮板(2)的一侧相匹配,所述钻杆本体(1)的侧壁设置有两个调节机构,每个所述刮板(2)均与对应的调节机构相匹配。

2.根据权利要求1所述的一种管道清淤钻杆,其特征在于,每个所述调节机构均包括两个固定板(8)、双向丝杆(9)、两个移动板(10)、多个安装板(11)和两个转杆(12),两个所述固定板(8)均固定设置于钻杆本体(1)的侧壁,所述双向丝杆(9)转动设置于两个固定板(8)的侧壁,两个所述移动板(10)均螺纹套接于双向丝杆(9)的杆壁,多个所述安装板(11)分别与对应的刮板(2)和移动板(10)固定连接,每个所述转杆(12)的两端均通过轴销转动设置于对应安装板(11)的侧壁。

3.根据权利要求1所述的一种管道清淤钻杆,其特征在于,所述钻杆本体(1)的侧壁固定设置有多个固定杆(13),每个所述固定杆(13)的侧壁均螺纹套接有螺杆(14),每个所述螺杆(14)的一端均固定设置有连接块(15),每个所述连接块(15)的侧壁均转动嵌设有滚珠(16)。

4.根据权利要求1所述的一种管道清淤钻杆,其特征在于,所述钻杆本体(1)的侧壁开设有多个第一出水孔(17),所述水管(5)的侧壁开设有多个第二出水孔(18),每个所述第一出水孔(17)均设置于对应第二出水孔(18)的上方。

5.根据权利要求2所述的一种管道清淤钻杆,其特征在于,每个所述双向丝杆(9)的一侧均设置有限位杆(19),每个所述限位杆(19)的两端均与对应的固定板(8)固定连接,每个所述移动板(10)均活动套接于对应限位杆(19)的杆壁。

6.根据权利要求2所述的一种管道清淤钻杆,其特征在于,每个所述双向丝杆(9)的一端均贯穿对应的固定板(8)并固定设置有摇把(20)。
