专利号: 2024209946249
申请人: 河北英花建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

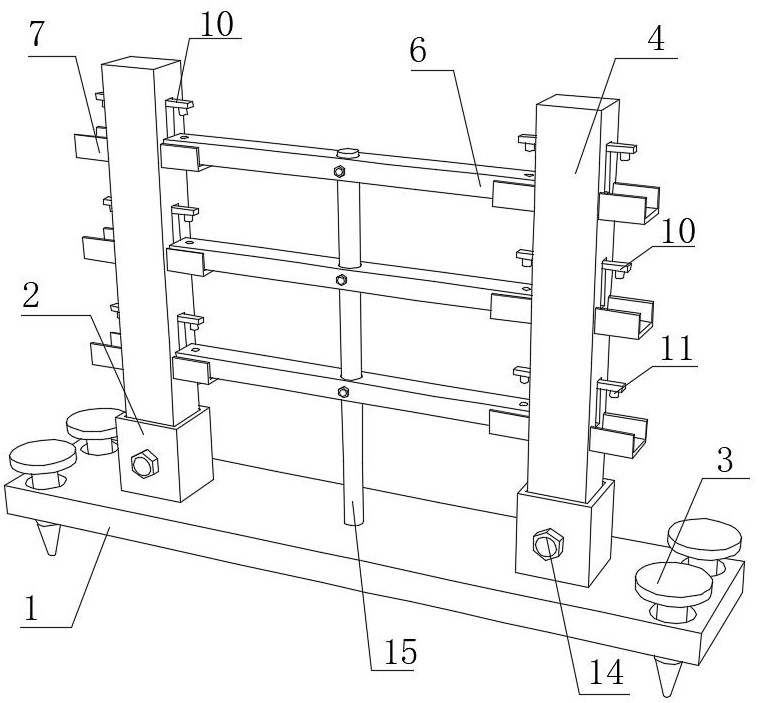

1.一种建筑工程防护支架,包括底座(1),其特征在于,所述底座(1)上端面固定连接有两个支撑块(2),两个所述支撑块(2)上均呈中空设置,所述底座(1)下端面均设置有多个固定口,多个所述固定口内均设置有固定栓(3),两个所述支撑块(2)内均滑动连接有固定杆(4),两个所述支撑块(2)上均设置有工作腔(5),两个所述固定杆(4)两侧壁均固定连接有多个支撑板(7),多个所述支撑板(7)均呈U形设置,所述底座(1)上设置有连接口,两个所述固定杆(4)靠近连接口一侧壁上的多个支撑板(7)呈一一对应设置,每对呈一一对应设置的支撑板(7)内均共同滑动连接有防护杆(6),两个所述工作腔(5)内均设置有固定组件,多个所述防护杆(6)上设置有支撑组件,两个所述支撑块(2)上均滑动贯穿有螺栓(14),两个所述螺栓(14)分别螺纹连接在两个固定杆(4)上,所述固定组件包括两个分别转动连接在两个工作腔(5)内的螺纹杆(8),两个所述螺纹杆(8)上均螺纹贯穿有多个滑动块(9),多个所述滑动块(9)分别滑动连接在两个工作腔(5)内,两个所述固定杆(4)两侧壁均设置有多个滑动口,多个所述滑动块(9)两侧壁均固定连接有滑动杆(10),多个所述滑动杆(10)分别滑动连接在多个滑动口内,多个所述滑动杆(10)靠近底座(1)的一端面均固定连接有卡块(11),多个所述防护杆(6)上均设置有两个卡槽,所述卡块(11)和卡槽呈匹配设置,两个所述螺纹杆(8)上均固定连接有第一锥齿轮(12),两个所述工作腔(5)一侧内壁上均固定连接有第二锥齿轮(13),两个所述第一锥齿轮(12)分别和两个第二锥齿轮(13)呈啮合设置,两个所述固定杆(4)上均转动贯穿旋钮,两个所述旋钮的一端分别固定连接在两个第二锥齿轮(13)上。

2.根据权利要求1所述的一种建筑工程防护支架,其特征在于,所述支撑组件包括设置在多个防护杆(6)上的滑动孔,多个所述滑动孔内共同滑动连接有支撑杆(15),所述支撑杆(15)滑动在连接口内,多个所述防护杆(6)上均滑动贯穿有螺块,多个所述螺块均螺纹连接在支撑杆(15)上。

3.根据权利要求1所述的一种建筑工程防护支架,其特征在于,两个所述旋钮上均固定连接有握把(16)。

4.根据权利要求1所述的一种建筑工程防护支架,其特征在于,所述底座(1)下端面设置有防滑纹路。

5.根据权利要求1所述的一种建筑工程防护支架,其特征在于,多个所述支撑板(7)内壁均设有防滑垫层。
