专利号: 2024209941086
申请人: 河北昱城通建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

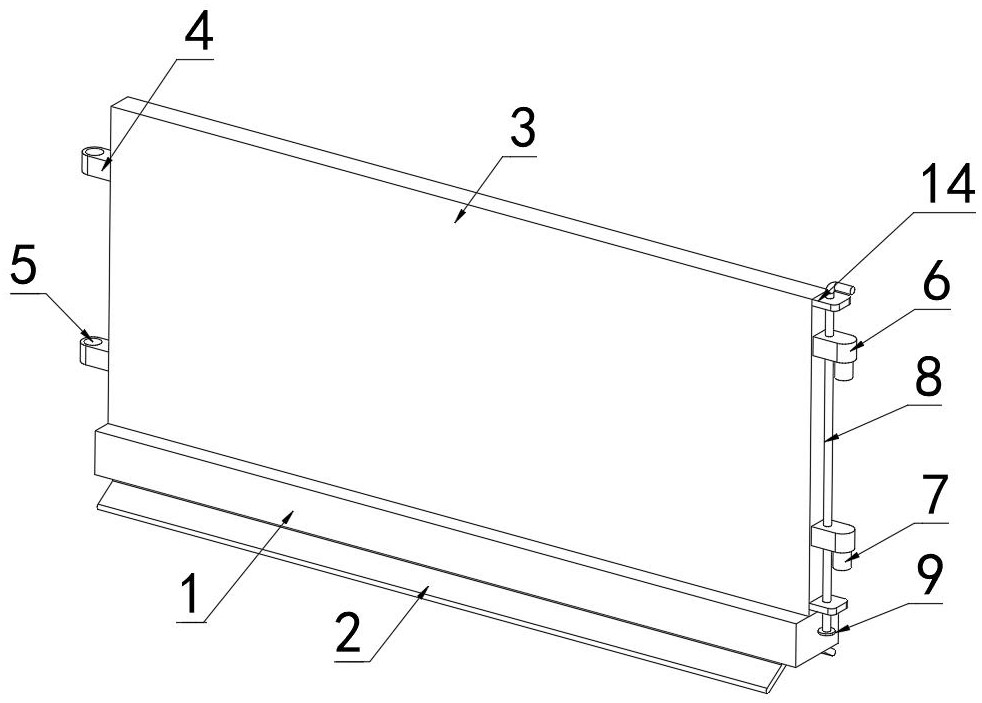

1.一种建筑工程用建筑围栏,其特征在于,包括:底座(1),所述底座(1)上固定安装有护栏(3);方便将相邻两个护栏(3)连接在一起的连接机构;所述连接机构包括固定在护栏(3)上且上下分布的两个固定块(4),所述固定块(4)上贯穿设有通孔(5),所述护栏(3)远离固定块(4)的一面滑动连接有同步移动的两个移动块(6),所述移动块(6)的底部固定有配合通孔(5)安装的连接块(7),连接块(7)安装在通孔(5)内能够将两个护栏(3)连接在一起并能够调节两个护栏(3)之间的角度,所述护栏(3)上固定有位于两个移动块(6)上下侧的两个定位块(14),所述定位块(14)上贯穿设有滑动设置的L型杆(8),所述L型杆(8)贯穿两个移动块(6)并与其固定连接,所述L型杆(8)的底部固定连接有限位块(9),所述限位块(9)的直径大于L型杆(8)的直径,还包括能够收纳的支撑机构,所述支撑机构包括设置在底座(1)底部的收纳槽(12),所述收纳槽(12)内设有四个导向槽(13),相对的两个导向槽(13)之间滑动连接有移动杆(11),所述移动杆(11)上固定连接有支撑板(2)。

2.根据权利要求1所述的一种建筑工程用建筑围栏,其特征在于,其中:所述通孔(5)和连接块(7)均呈圆柱状,且所述连接块(7)与通孔(5)配合设置。

3.根据权利要求1所述的一种建筑工程用建筑围栏,其特征在于,其中:所述支撑板(2)上固定连接有三棱条(10),所述三棱条(10)与底座(1)的底部相抵时,两个所述支撑板(2)呈“八”字形分布。
