专利号: 2024209919896
申请人: 苏州骏捷升降机械科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

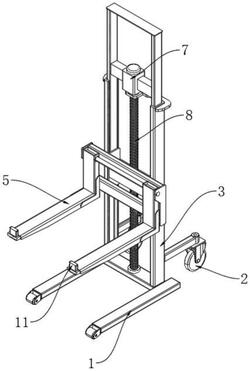

1.一种固定导轨式升降平台,包括移动托盘(1),其特征在于:所述移动托盘(1)侧端安装有导向轮(2),所述移动托盘(1)顶端安装有两组导轨(3),两组所述导轨(3)之间滑动连接有活动座(4),所述活动座(4)侧端安装有托架盘(5),所述活动座(4)中部安装有螺纹套(6),所述导轨(3)上方安装有驱动电机(7),两组所述导轨(3)之间转动连接有螺纹杆(8),所述驱动电机(7)的输出端连接于螺纹杆(8)顶端,且螺纹杆(8)与螺纹套(6)螺纹连接,所述托架盘(5)端部安装有两组底座(9),两组所述底座(9)上皆开设有通槽(10),所述通槽(10)内滑动连接有挡板(11),所述底座(9)底端安装有活动定位组件。

2.根据权利要求1所述的一种固定导轨式升降平台,其特征在于:所述活动定位组件包括套筒(13)、活动板(14)、活动插杆(15)、拨杆(16)、插孔(17)和复位弹簧(18),所述底座(9)底端安装有套筒(13),所述套筒(13)内设置有活动板(14),所述活动板(14)朝向通槽(10)的一端安装活动插杆(15),所述活动板(14)远离挡板(11)的一端安装有拨杆(16),所述挡板(11)底端安装有两组插孔(17),两组所述活动插杆(15)端部皆可插入两组插孔(17)内,所述拨杆(16)外部缠绕有复位弹簧(18)。

3.根据权利要求1所述的一种固定导轨式升降平台,其特征在于:所述挡板(11)上下两端侧面安装有定位侧板(12)。

4.根据权利要求1所述的一种固定导轨式升降平台,其特征在于:所述驱动电机(7)的输入端通过导线与外界控制器连接。

5.根据权利要求2所述的一种固定导轨式升降平台,其特征在于:所述活动板(14)外壁与套筒(13)内壁充分贴合,所述活动板(14)与套筒(13)呈滑动连接。

6.根据权利要求2所述的一种固定导轨式升降平台,其特征在于:所述拨杆(16)端部设置有拨片,且拨片外部设置有防滑纹路。

7.根据权利要求2所述的一种固定导轨式升降平台,其特征在于:所述复位弹簧(18)两端分别连接于活动板(14)外壁和套筒(13)内壁,所述活动板(14)通过复位弹簧(18)与套筒(13)内壁形成弹性连接。
