专利号: 202420990466X
申请人: 重庆华泽园林景观设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

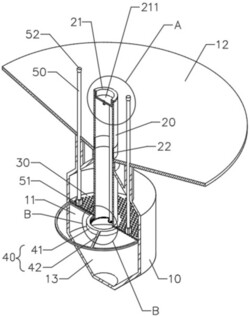

1.一种园林灌溉用水循环结构,其特征在于,包括:

储水箱,所述储水箱具有内腔,内腔的顶部设置有开口,开口内固定穿设有引水管,引水管的顶部插装有井盖,引水管的侧壁于储水箱的上方开有渗水孔,储水箱的顶部于渗水孔的下方沿引水管周向固定设置有收集斗;

滤网,所述滤网固定套设于引水管的底部,且滤网的外壁与储水箱的内壁抵接,滤网的下方设置有清洁机构;

抽水管,所述抽水管固定穿设于储水箱的顶壁及收集斗,抽水管的底部固定连通有水泵,抽水管的顶部固定连通有喷头,所述水泵位于滤网的上方。

2.如权利要求1所述的园林灌溉用水循环结构,其特征在于:所述清洁机构包括管套和刮板,所述管套转动挂设于引水管的底部,所述刮板设置为多个,且间隔固定设置于管套的外壁,刮板的顶部与滤网的底部滑动抵接。

3.如权利要求2所述的园林灌溉用水循环结构,其特征在于:还包括驱动机构,所述驱动机构包括转轴、内齿轮和外齿轮,所述转轴于井盖的下方转动插装于引水管的内壁,所述内齿轮固定设置于管套内,外齿轮固定套设于转轴的底部,并与内齿轮啮合。

4.如权利要求3所述的园林灌溉用水循环结构,其特征在于:所述转轴的顶部转动连接有转柄。

5.如权利要求4所述的园林灌溉用水循环结构,其特征在于:所述转柄的长度大于转轴上缘与引水管上缘的距离。

6.如权利要求1‑5中任一项所述的园林灌溉用水循环结构,其特征在于:所述储水箱的底部设置有呈漏斗形的凹槽。

7.如权利要求1‑5中任一项所述的园林灌溉用水循环结构,其特征在于:所述井盖的顶部凹设有容置槽,容置槽的底部开设有通孔。
