专利号: 2024209853314
申请人: 大连森越机电设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

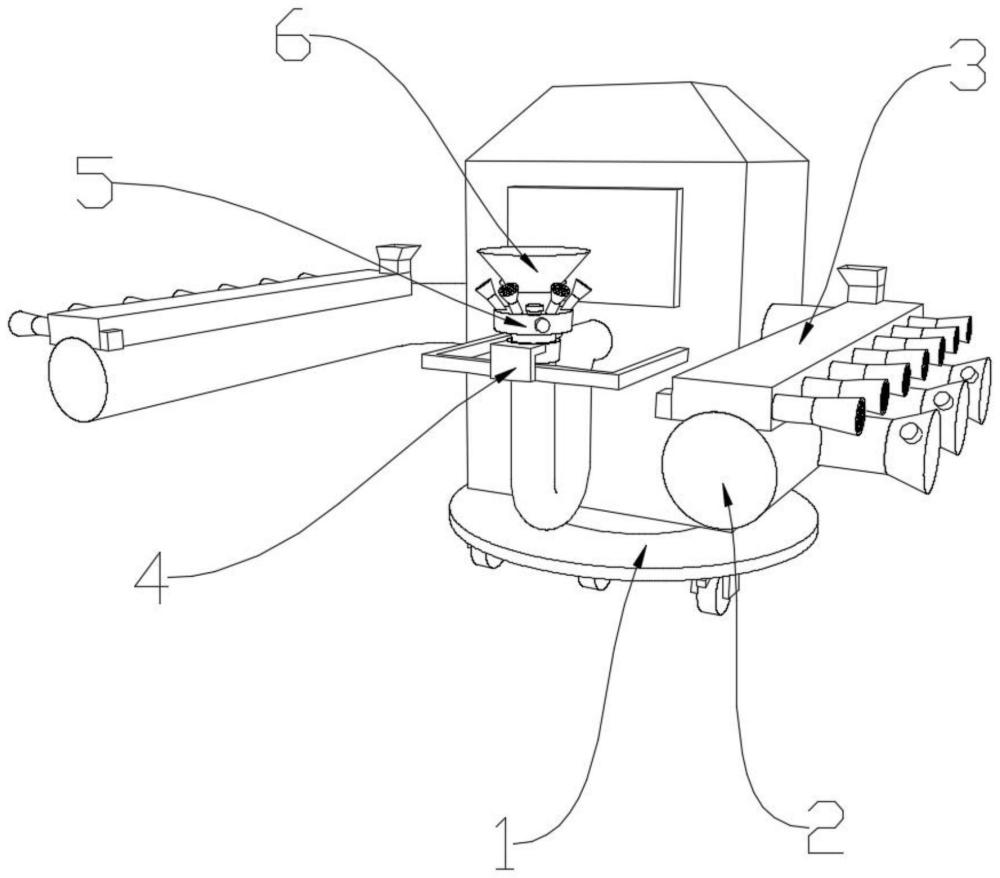

1.一种可快速清理的打磨抛光集尘器,包括有移动组件(1);其特征在于:还包括有固定集尘组件(2)、横向喷洒组件(3)、支撑组件(4)、活动喷洒组件(5)和活动集尘组件(6);移动组件(1)的两侧各安装有相对设置用于吸取固定工位上打磨后产后的粉尘和碎屑的固定集尘组件(2),固定集尘组件(2)的上方安装有用于对工作台以外的区域先进行降尘的横向喷洒组件(3),移动组件(1)的一面中部安装有用于固定夹持活动集尘组件(6)的支撑组件(4),支撑组件(4)的中部安装有用于大范围吸尘的活动集尘组件(6),活动集尘组件(6)的外部套设有用于喷洒水雾的活动喷洒组件(5)。

2.根据权利要求1所述的一种可快速清理的打磨抛光集尘器,其特征在于:移动组件(1)包括有集尘箱(101)、转动圆盘(102)、承重圆盘(103)、滑轮(104)和转动驱动器(105),集尘箱(101)通过转动圆盘(102)与承重圆盘(103)转动连接,承重圆盘(103)的下方中部安装有转动驱动器(105),承重圆盘(103)的下方两侧线性安装有多组滑轮(104)。

3.根据权利要求1所述的一种可快速清理的打磨抛光集尘器,其特征在于:固定集尘组件(2)包括有集尘管(201)、固定吸尘管(202)和静电吸附模组(203),集尘管(201)的一侧横向安装有多组固定吸尘管(202),固定吸尘管(202)的一端外部安装有静电吸附模组(203)。

4.根据权利要求1所述的一种可快速清理的打磨抛光集尘器,其特征在于:横向喷洒组件(3)包括有第一水泵(301)、矩形储水箱(302)、第一入水管(303)和第一出水管(304),矩形储水箱(302)的上方一处转角处安装有第一入水管(303),矩形储水箱(302)的一侧安装有第一水泵(301),矩形储水箱(302)远离第一水泵(301)的一侧横向安装有多组第一出水管(304),第一出水管(304)上开设有多组用于分流的圆孔。

5.根据权利要求1所述的一种可快速清理的打磨抛光集尘器,其特征在于:支撑组件(4)包括有U型支撑框(401)、固定环套(402)和L型卡扣(403),固定环套(402)通过L型卡扣(403)与U型支撑框(401)活动连接。

6.根据权利要求1所述的一种可快速清理的打磨抛光集尘器,其特征在于:活动喷洒组件(5)包括有环形储水箱(501)、第二水泵(502)、第二入水管(503)、密封盖(504)和第二出水管(505),环形储水箱(501)的外部一侧安装有第二水泵(502),环形储水箱(501)的上方与密封盖(504)的中间安装有第二入水管(503),环形储水箱(501)的上方环绕安装有多组第二出水管(505),第二出水管(505)上开设有多组用于分流的圆孔。

7.根据权利要求1所述的一种可快速清理的打磨抛光集尘器,其特征在于:活动集尘组件(6)包括有吸尘口(601)和活动吸尘管(602),活动吸尘管(602)远离集尘箱(101)的一端安装有吸尘口(601)。
