专利号: 202420979071X
申请人: 岳海军
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种计算机线缆夹持固定器,包括固定端和夹持端,其特征在于:所述夹持端用于夹持线缆并可活动连接在固定端的内部;

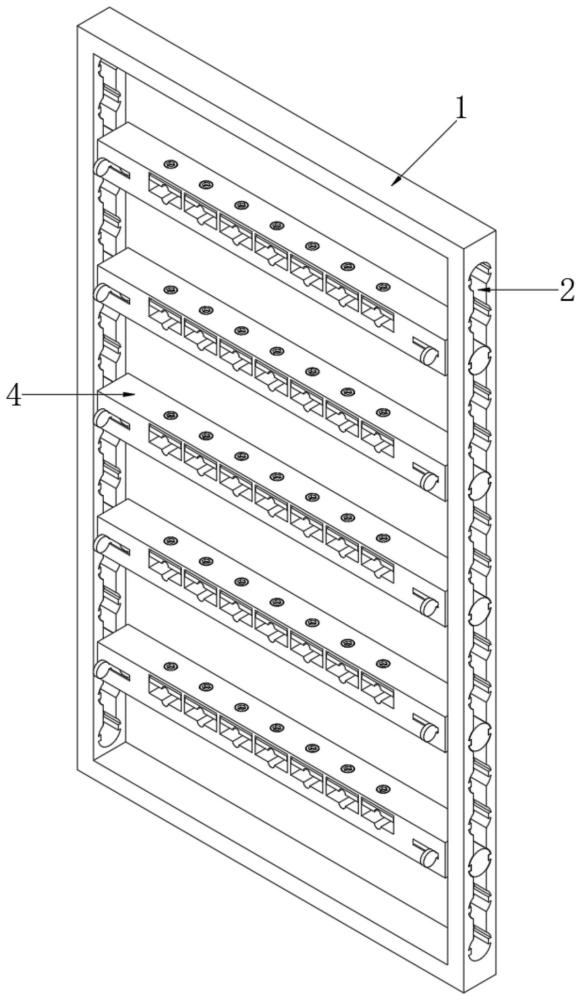

所述固定端包括固定架(1),所述固定架(1)的两侧均开设有调节槽(2),所述调节槽(2)上等距开设有圆孔,对应圆孔中均对称固定连接有平键(3);

所述夹持端包括夹持架(4),所述夹持架(4)的内部等距开设有放置槽(5),对应所述放置槽(5)的内部均固定连接有滑动杆(6),对应所述放置槽(5)的内部且位于滑动杆(6)的一侧均转动连接有丝杆(7)。

2.根据权利要求1所述的一种计算机线缆夹持固定器,其特征在于:所述夹持端还包括夹持板(8),所述夹持板(8)均设置在对应丝杆(7)和滑动杆(6)之间,所述夹持板(8)与丝杆(7)螺纹连接,所述夹持板(8)与滑动杆(6)滑动连接。

3.根据权利要求2所述的一种计算机线缆夹持固定器,其特征在于:所述夹持板(8)和放置槽(5)相靠近的一侧之间均开设有配合使用的夹持槽(9)。

4.根据权利要求1所述的一种计算机线缆夹持固定器,其特征在于:所述夹持架(4)的顶部嵌设且转动连接有内六角调节端(10),所述内六角调节端(10)均与对应丝杆(7)固定连接。

5.根据权利要求1所述的一种计算机线缆夹持固定器,其特征在于:所述夹持架(4)的内部对称均开设有槽体(11),所述槽体(11)的内部均滑动连接有滑动板(12),所述滑动板(12)与对应槽体(11)之间均固定连接有弹簧(13)。

6.根据权利要求5所述的一种计算机线缆夹持固定器,其特征在于:所述滑动板(12)远离弹簧(13)的一侧固定连接有锁杆(14),所述锁杆(14)均延伸至夹持架(4)的外侧且其外侧对称开设有锁槽(15),所述锁槽(15)均与对应平键(3)配合使用。

7.根据权利要求5所述的一种计算机线缆夹持固定器,其特征在于:所述夹持架(4)的外侧均对称开设有两个滑槽(17),所述滑动板(12)的外侧均固定连接有两个拨动板(16),所述拨动板(16)均通过滑槽(17)延伸至夹持架(4)的外侧且设置为圆形结构。
