专利号: 202420976634X
申请人: 江苏创种科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

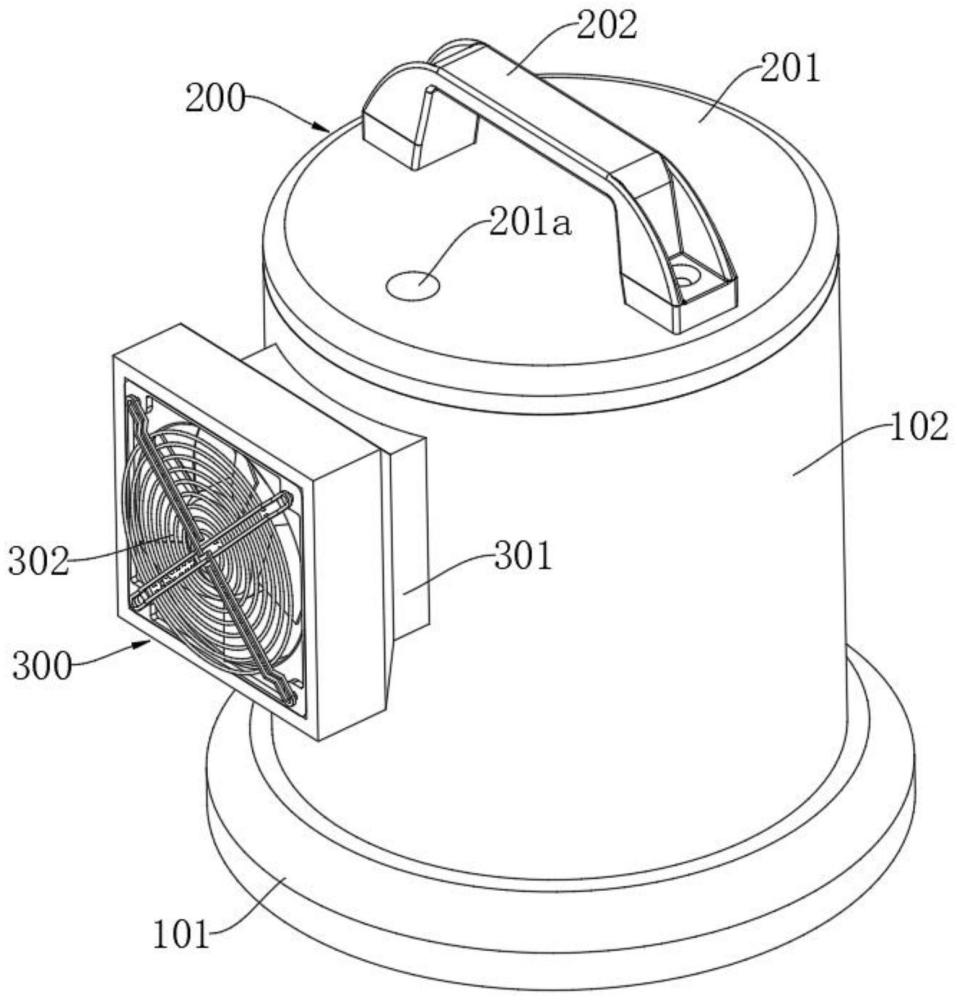

1.一种渔具烘干装置,其特征在于,包括:

主体(100),其包括底座(101),所述底座(101)顶部固定连接有安装筒(102),所述安装筒(102)内固定连接有隔板(103),所述安装筒(102)内转动连接有烘干仓(104),所述烘干仓(104)位于隔板(103)上方,所述烘干仓(104)顶部具有环形槽,所述环形槽内固定连接有六挡板(105),六组所述挡板(105)将环形槽分割成六组等大的放置腔,所述烘干仓(104)侧壁等距开设有若干组进气孔,所述隔板(103)底部固定连接有驱动电机(106),所述隔板(103)正对驱动电机(106)转轴的位置开设有通孔,所述驱动电机(106)转轴穿过该通孔并且与烘干仓(104)底部固定连接;

遮盖组件(200),其包括螺纹盖(201),所述安装筒(102)内壁顶部具有螺纹并且与螺纹盖(201)螺纹连接,所述螺纹盖(201)底部与烘干仓(104)顶部贴合,所述螺纹盖(201)盖面开设有出气孔(201a);

烘干机构(300),其包括罩体(301),所述罩体(301)与安装筒(102)侧壁固定连通并且其位置正对与出气孔(201a)连通的一组放置腔,所述罩体(301)内侧固定连接有风机(302)和固定板条(303),所述固定板条(303)位于风机(302)与安装筒(102)之间,所述固定板条(303)靠近风机(302)的一侧固定连接有电热片(304)。

2.根据权利要求1所述的一种渔具烘干装置,其特征在于:所述遮盖组件(200)还包括U形把手(202),所述U形把手(202)固定连接在螺纹盖(201)顶部。

3.根据权利要求2所述的一种渔具烘干装置,其特征在于:所述U形把手(202)由塑料材料制成。

4.根据权利要求1所述的一种渔具烘干装置,其特征在于:所述底座(101)由橡胶材料制成,所述底座(101)底部具有防滑纹。

5.根据权利要求1所述的一种渔具烘干装置,其特征在于:所述烘干仓(104)和挡板(105)均由不锈钢材料制成,所述烘干仓(104)尺寸与安装筒(102)契合。

6.根据权利要求1所述的一种渔具烘干装置,其特征在于:所述底座(101)、安装筒(102)、隔板(103)和螺纹盖(201)轴线重合设置,所述安装筒(102)和罩体(301)表面均涂覆有防腐涂料。
