专利号: 2024209720613
申请人: 泰安名创工程技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

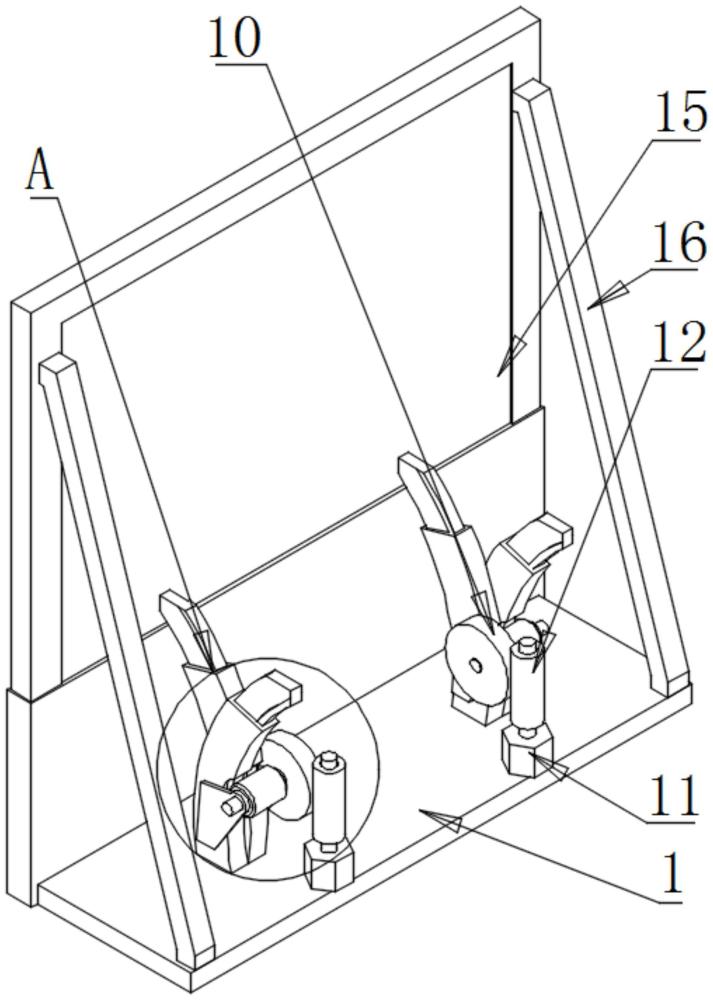

1.一种建筑施工用安全防护围挡,其特征在于:包括固定底板(1),固定底板(1)上螺栓固定连接有防护围挡本体(15),防护围挡本体(15)的立柱与固定底板(1)之间螺栓固定连接有连接杆(16),连接杆(16)用于传递防护围挡本体(15)所受到的拉力和推力;

固定底板(1)上设置有两个固定组件,用于将固定底板(1)固定在需要的土地上,固定组件包括两个弧形滑套(2)两个弧形滑套(2)焊接固定在固定底板(1)的上表面,两个弧形滑套(2)外形为弧形;

右侧的弧形滑套(2)内滑动连接有第二弧形板(14),左侧的弧形滑套(2)内滑动连接有第一弧形板(3),两个弧形滑套(2)呈剪刀状倾斜交错排列。

2.根据权利要求1所述的一种建筑施工用安全防护围挡,其特征在于:所述第一弧形板(3)和第二弧形板(14)的下端均一体成型有斜尖头(13),两个弧形滑套(2)相背的一面均固定连接有齿轮固定(7),两个齿轮固定(7)之间转动连接有转轴(8)。

3.根据权利要求2所述的一种建筑施工用安全防护围挡,其特征在于:所述转轴(8)的外表面固定套接有小齿轮(9),转轴(8)的一端转动贯穿出一侧齿轮固定(7)的外表面,且固定套接有蜗轮(10)。

4.根据权利要求3所述的一种建筑施工用安全防护围挡,其特征在于:两个所述弧形滑套(2)靠近小齿轮(9)的一面铣削开设有啮合槽(5),啮合槽(5)位于第一弧形板(3)和第二弧形板(14)所相交重合的位置。

5.根据权利要求4所述的一种建筑施工用安全防护围挡,其特征在于:所述第一弧形板(3)和第二弧形板(14)靠近小齿轮(9)的一面均开设有齿牙(6),两个齿牙(6)分别位于第一弧形板(3)和第二弧形板(14)的靠上端位置,两个齿牙(6)均通过啮合槽(5)与小齿轮(9)啮合连接。

6.根据权利要求3所述的一种建筑施工用安全防护围挡,其特征在于:所述固定底板(1)的上表面螺栓固定连接有电机(11),电机(11)的输出轴外表面固定套接有蜗杆(12),蜗杆(12)与蜗轮(10)啮合连接。
