专利号: 2024209657639
申请人: 北京辛鑫塬科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

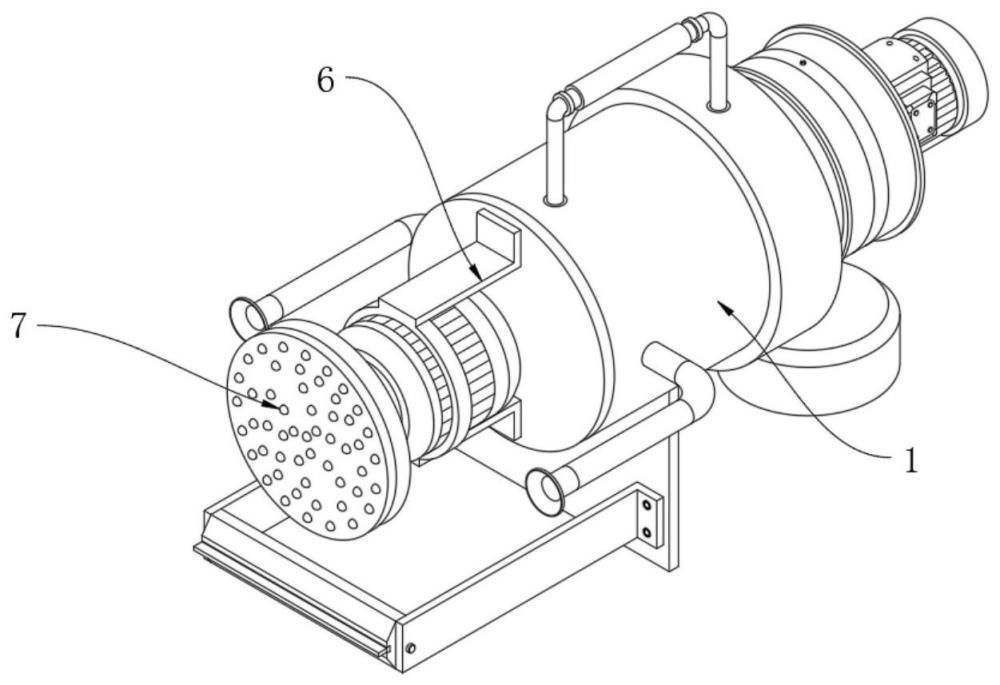

1.一种建筑工程墙面清理装置,其特征在于,包括:固定筒(1),所述固定筒(1)一端的内部套接有用于吸收打磨清理墙面产生的灰尘用的吸尘组件(2),所述固定筒(1)的另一端设置有筒盖(3),所述固定筒(1)的底部固定连接有方板(4),所述方板(4)的表面设置有用于粉刷并清除墙面上残留的灰尘用的清洁组件(5);

所述吸尘组件(2)包括套接于固定筒(1)一端的内部的负压筒(21),所述负压筒(21)的一端设置有伺服电机(22),所述伺服电机(22)的输出端贯穿负压筒(21)的内部固定连接有叶轮(23)。

2.根据权利要求1所述的一种建筑工程墙面清理装置,其特征在于,所述负压筒(21)的底部开设有贯通孔,且贯通孔的内部设置有除尘管(211),所述除尘管(211)的底端设置有用于储存墙面灰尘用的储尘盒(212)。

3.根据权利要求1所述的一种建筑工程墙面清理装置,其特征在于,所述负压筒(21)的另一端贯通连接有锥形管(213),所述锥形管(213)的一端贯通连接有三通管(214),所述三通管(214)的两端均贯穿固定筒(1)的侧面贯通连接有短管(215),所述短管(215)的一端设置有锥形帽(216)。

4.根据权利要求1所述的一种建筑工程墙面清理装置,其特征在于,所述清洁组件(5)包括设置于方板(4)表面的L支架(51),所述L支架(51)的一端设置有固定板(52),且固定板(52)的表面嵌设有用于粉刷清除墙面灰尘用的柔性毛刷(53)。

5.根据权利要求1所述的一种建筑工程墙面清理装置,其特征在于,所述筒盖(3)的表面固定连接有连接架(6),所述连接架(6)的内部套接有用于打磨并清理墙面用的打磨机(7)。

6.根据权利要求3所述的一种建筑工程墙面清理装置,其特征在于,所述短管(215)设置于打磨机(7)的两侧,其一端设置的锥形帽(216)与打磨机(7)的打磨位置处于同一水平线上。
