专利号: 2024209632970
申请人: 富利美(深圳)工业清洗设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

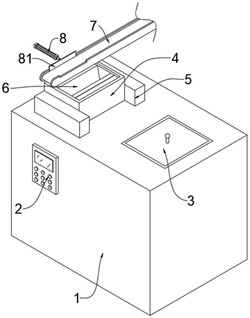

1.一种超声波清洗烘干装置,其特征在于:包括装置主体(1),

吸水组件(6),所述吸水组件(6)包括两个相对镜像设置的安装板(64),所述安装板(64)的内侧设置有海绵块(61),所述安装板(64)的两侧通过滑块(63)固定有丝杆套(62);

进料箱(4),所述进料箱(4)的两侧安装有驱动箱(5),所述驱动箱(5)的内部一端安装有电机(52),所述电机(52)的输出端安装有与驱动箱(5)同向设置的双向丝杆(51),所述双向丝杆(51)与所述丝杆套(62)螺纹套接。

2.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述海绵块(61)的侧面剖面图为直角梯形状,所述海绵块(61)与安装板(64)通过L型的挂扣拆卸连接。

3.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述进料箱(4)的两侧开设有限位滑槽(41),所述安装板(64)通过滑块(63)与所述限位滑槽(41)滑动设置。

4.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述安装板(64)与进料箱(4)的长度板平行设置。

5.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述丝杆套(62)位于所述驱动箱(5)内,所述电机(52)通过驱动双向丝杆(51)使两个丝杆套(62)相对移动。

6.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述进料箱(4)的上方安装有用于传输物料的传送带(7),位于进料箱(4)上方的所述传送带(7)上设有开口,所述开口用于方便物料下料。

7.根据权利要求6所述的超声波清洗烘干装置,其特征在于:所述开口的一侧安装有电推杆(8),所述电推杆(8)的输出端安装有推板(81),所述推板(81)的底部与所述传送带(7)的顶部贴合。

8.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述装置主体(1)的顶部安装有盖板(3),所述装置主体(1)的外表面安装有操作面板(2),所述操作面板(2)分别与电机(52)、传送带(7)的驱动机构、电推杆(8)电性连接。

9.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述海绵块(61)与所述安装板(64)通过魔术贴拆卸连接。

10.根据权利要求1所述的超声波清洗烘干装置,其特征在于:所述装置主体(1)的内部安装有烘干组件、震动组件。
