专利号: 2024209563256
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

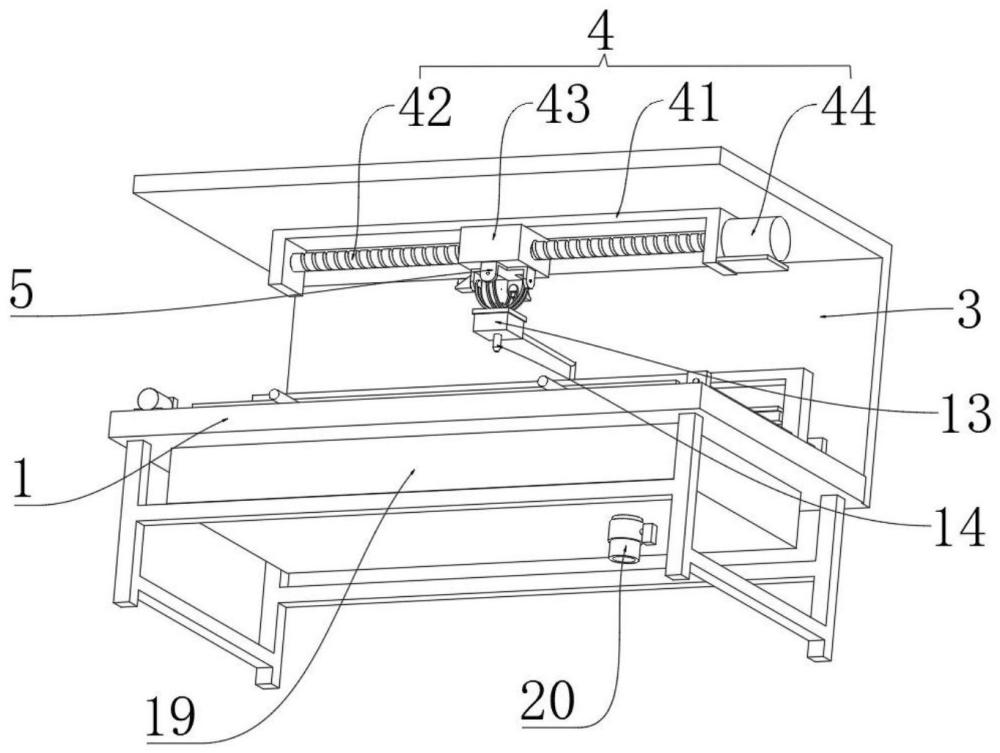

1.一种便于调节角度的水利冲孔设备,其特征在于,包括:加工台(1),所述加工台(1)的顶部开设有矩形口,所述矩形口内设置有第一过滤网(2),且所述第一过滤网(2)固定安装在所述加工台(1)上,所述加工台(1)的一侧固定安装有倒L板(3);

位移组件(4),所述位移组件(4)设置在所述倒L板(3)的内顶壁;

所述位移组件(4)的底部固定安装有固定架(5),所述固定架(5)的内侧分别设置有第一弧形连接架(6)与第二弧形连接架(8),且所述第二弧形连接架(8)位于所述第一弧形连接架(6)的上方,所述第一弧形连接架(6)的两侧均固定安装有第一连接杆,所述第二弧形连接架(8)的两侧均固定安装有第二连接杆(9),且两个所述第一连接杆与两个所述第二连接杆(9)的另一端均与所述固定架(5)之间转动连接,所述固定架(5)的两侧通过安装架分别固定安装有第一电机(7)与第二电机(10),且所述第一电机(7)的输出端与其中一个所述第一连接杆之间固定连接,所述第二电机(10)的输出端与其中一个所述第二连接杆(9)之间固定连接;

所述第二弧形连接架(8)的上方设置有弧形板(11),所述弧形板(11)的底部固定安装有倒T板(12),所述倒T板(12)的底部固定安装有储水箱(13),所述储水箱(13)的底部固定安装有水刀(14),所述储水箱(13)的一侧固定安装有两个连接管,其中一个所述连接管的另一端通过第一软管与外部供水机构之间固定连接;

清理组件(15),所述清理组件(15)设置在所述加工台(1)的顶部。

2.根据权利要求1所述的一种便于调节角度的水利冲孔设备,其特征在于:所述位移组件(4)包括固定安装在所述倒L板(3)内顶壁的第一U形架(41),所述第一U形架(41)的内部设置有第一螺杆(42),且所述第一螺杆(42)的两端均与所述第一U形架(41)之间转动连接,所述第一螺杆(42)的外侧壁螺纹连接有连接块(43),且所述固定架(5)固定安装在所述连接块(43)的底部,所述第一U形架(41)的一侧通过连接板固定安装第三电机(44),且所述第三电机(44)的输出端与所述第一螺杆(42)之间固定连接。

3.根据权利要求1所述的一种便于调节角度的水利冲孔设备,其特征在于:所述加工台(1)的底部固定安装有收集箱(19),所述收集箱(19)的底部固定安装有排污管(20),所述排污管(20)的外侧壁设置有电磁阀。

4.根据权利要求3所述的一种便于调节角度的水利冲孔设备,其特征在于:所述收集箱(19)的内壁固定安装有第二过滤网(21),且所述第二过滤网(21)位于所述第一过滤网(2)的下方。

5.根据权利要求4所述的一种便于调节角度的水利冲孔设备,其特征在于:所述收集箱(19)的一侧通过定位架固定安装有水泵(22),所述水泵(22)的输入端固定连接有抽水管(23),且所述抽水管(23)的另一端设置在所述收集箱(19)的内侧,所述水泵(22)的输出端固定连接有第二软管(24),且所述第二软管(24)的另一端与其中一个所述连接管之间固定连接。

6.根据权利要求1所述的一种便于调节角度的水利冲孔设备,其特征在于:所述清理组件(15)包括固定安装在所述加工台(1)顶部的两个第二U形架(1501),两个所述第二U形架(1501)的内侧壁分别安装有第二螺杆(1502)与限位杆,且所述第二螺杆(1502)与所述第二U形架(1501)之间转动连接,所述第二螺杆(1502)与所述限位杆的外侧壁设置有第三U形架(1503),且所述第三U形架(1503)与所述第二螺杆(1502)之间螺纹连接,所述第三U形架(1503)的内侧设置有条形板(1505),所述条形板(1505)的底部固定安装有毛刷,所述加工台(1)的顶部固定安装有第四电机(1504),且所述第四电机(1504)的输出端与所述第二螺杆(1502)之间固定连接。

7.根据权利要求6所述的一种便于调节角度的水利冲孔设备,其特征在于:所述第三U形架(1503)的内顶壁固定安装有两个第一电动伸缩杆(25),且所述条形板(1505)固定连接在所述第一电动伸缩杆(25)的底部。

8.根据权利要求1所述的一种便于调节角度的水利冲孔设备,其特征在于:所述加工台(1)的顶部固定安装有两个矩形板(16),两个所述矩形板(16)上均贯穿安装有第二电动伸缩杆(17),所述第二电动伸缩杆(17)的一端固定连接有夹持板(18)。
